Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_), TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

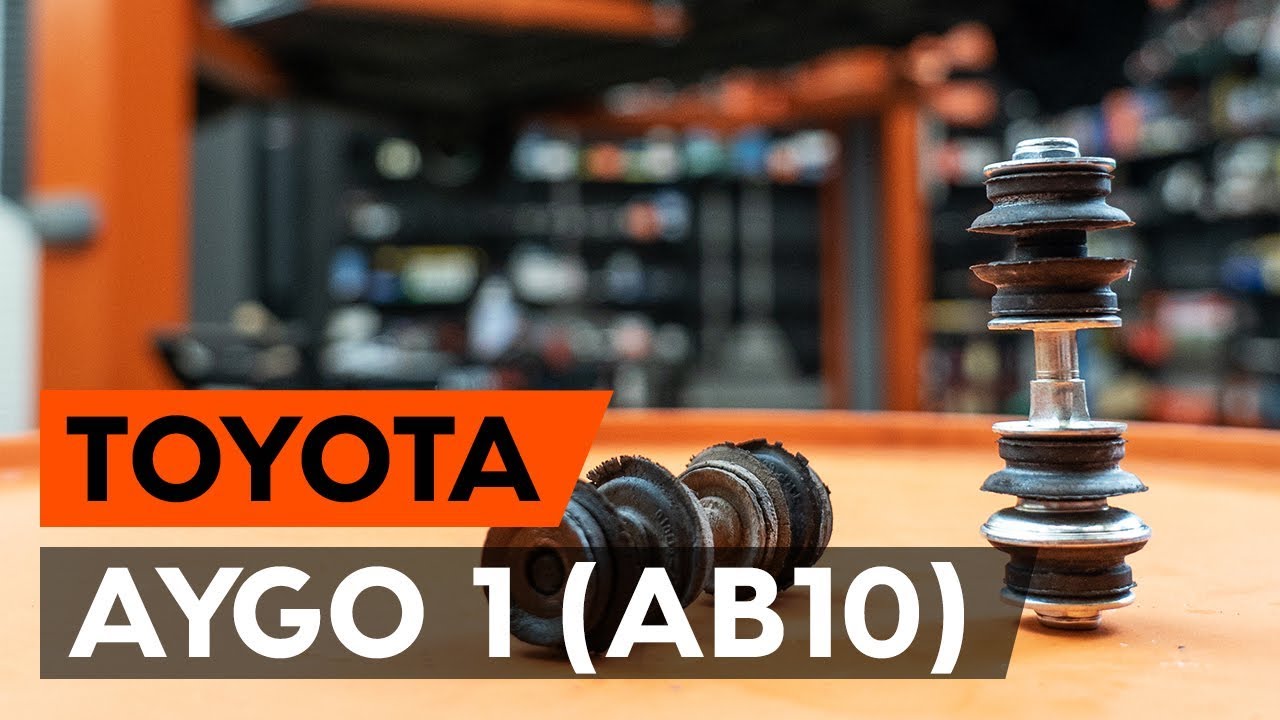

Wie TOYOTA AYGO 1 (AB10) Koppelstange vorne / Pendelstütze vorne wechseln [AUTODOC TUTORIAL]

Koppelstange vorne selber wechseln: Toyota Aygo AB1 - Austauschanleitung

Alle Pkw-Teile, die ersetzt werden müssen – Koppelstange für den AYGO (WNB1_, KGB1_) sowie weitere TOYOTA-Modelle

Koppelstange

Reparatursatz, Stabilisatorlager

Reparatursatz, Stabilisatorkoppelstange

Wie Koppelstange beim TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) auszuwechseln sind – Hinweise für die ordnungsgemäße Pkw-Wartung

Koppelstange für TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_) Diesel (54 PS)

Simple Schritte für die Pkw-Selbstreparatur – Wechsel des Koppelstange am TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_)

Koppelstange für TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_) Benzin/Autogas (LPG) (68 PS)

Austausch: Koppelstange – Toyota Aygo AB1. Werkzeuge, die Sie benötigen werden:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Ring-Gabelschlüssel Nr. 12

                        Schlag-steckschlüssel №12

                        Impact-Nuss für Felgen Nr. 19

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Hydraulischer Getriebeheber

                        Brechstange

                        Unterlegkeil

Werkzeuge kaufen

AUTODOC empfiehlt:

Ersetzen Sie die Koppelstange am Toyota Aygo AB1 paarweise.
Der Austauschvorgang ist für beide Koppelstange an der gleichen Achse identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Koppelstange – Toyota Aygo AB1. Führen Sie die folgenden Schritte durch:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Toyota Aygo AB1
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie die Befestigungen der Koppelstange. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Schrauben Sie das Befestigungselement heraus, das die Druckstange mit dem Stabilisator verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 12.
Schritt 8

Schrauben Sie das Befestigungselement heraus, das den Stabilisator mit dem Querlenker verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 12. Verwenden Sie Stecknuss Nr. 12. Verwenden Sie einen Ratschenschlüssel.
Schritt 9

Entfernen Sie die Stabilisatorstange. Benutzen Sie ein Brecheisen.

Austausch: Koppelstange – Toyota Aygo AB1. Fachleute empfehlen:
Untersuchen Sie die Stabilisatorbuchse. Ersetzen Sie sie bei Bedarf.
Schritt 10

Reinigen Sie die Befestigungen der Koppelstange. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.

Schritt 11

Bringen Sie eine neue Stange an, ziehen Sie die Schrauben fest.
Schritt 12

Stützen Sie den Arm. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 13

Ziehen Sie das Befestigungselement an, das den Stabilisator mit dem Querlenker verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 12. Verwenden Sie Stecknuss Nr. 12. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 18 Nm Drehmoment fest.
Schritt 14

Ziehen Sie das Befestigungselement an, das die Druckstange mit dem Stabilisator verbindet. Verwenden Sie Stecknuss Nr. 12. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 18 Nm Drehmoment fest.
Schritt 15

Entfernen Sie den Träger unter dem Arm.

Austausch: Koppelstange – Toyota Aygo AB1. AUTODOC empfiehlt:
Senken Sie hydraulischen Getriebeheber langsam ohne ruckartige Bewegungen ab, um Beschädigungen an den Baugruppen und Mechanismen zu vermeiden.
Schritt 16

Behandeln Sie alle Gelenke der Koppelstange. Benutzen Sie ein Kupferschmiermittel.
Schritt 17

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 18

Reinigen Sie die Oberfläche an welcher die Felge montiert werden soll. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Koppelstange – Toyota Aygo AB1. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 19

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad, während Sie die Befestigungsschrauben einschrauben. Toyota Aygo AB1
Schritt 20

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 21

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 103 Nm Drehmoment fest.

Schritt 22

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
