Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A), FIAT PANDA (169) 1.1 (169.AXA1A) … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

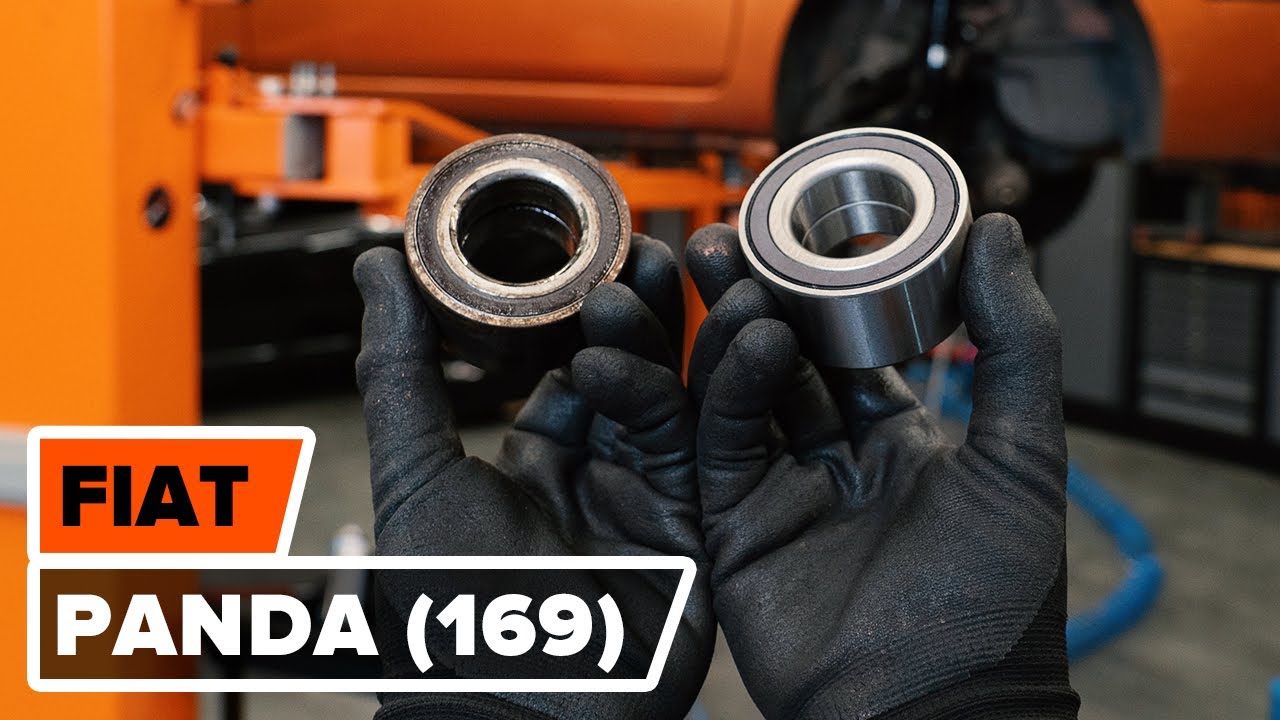

Wie FIAT PANDA (169) Radlager vorne wechseln [AUTODOC TUTORIAL]

Radlager vorne selber wechseln: Fiat Panda 169 - Austauschanleitung

Alle Pkw-Teile, die ersetzt werden müssen – Radlager für den PANDA (169) sowie weitere FIAT-Modelle

Radlagersatz

Radlagersatz für Panda II Schrägheck (169) Benzin (54 PS)

Simple Schritte für die Pkw-Selbstreparatur – Wechsel des Radlagersatz am Panda II Schrägheck (169)

Radlagersatz für Panda II Schrägheck (169) Benzin (60 PS)

Austausch: Radlager – Fiat Panda 169. Werkzeuge, die Sie eventuell benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Multifunktionsschmiermittel

                        Drehmomentschlüssel

                        Ring-Gabelschlüssel Nr. 13

                        Ring-Gabelschlüssel Nr. 15

                        Sechskant-Bit Nr. H5.

                        Steckschlüssel-Einsatz Nr. 12

                        Steckschlüssel-Einsatz Nr. 16

                        Steckschlüssel-Einsatz Nr. 17

                        Steckschlüssel-Einsatz Nr. 18

                        Steckschlüssel-Einsatz Nr. 32

                        Impact-Nuss für Felgen Nr. 17

                        Druckstücksatz, Ein-/Auspresswerkzeug

                        Ratschenschlüssel

                        Windeisen

                        Hammer

                        Flachmeißel

                        Flacher Schraubendreher

                        Gummihammer

                        Kugelgelenkabzieher

                        Schraubzwinge

                        Brechstange

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Radlager – Fiat Panda 169. Tipp von AUTODOC:

Verwenden sie die Lagereinheiht Ihres Fiat Panda 169 nicht wieder.
Das Austausch-Verfahren der Radnabenlagerung ist bei beiden Rädern an der gleichen Achse identisch.
Bitte beachten Sie: alle Arbeiten am Auto – Fiat Panda 169 – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Ersatz in der folgenden Reihenfolge durch:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Fiat Panda 169
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie das Befestigungselement der Antriebswelle. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Lösen Sie die Verstemmung des Befestigungselements der Antriebswelle. Verwenden Sie einen flachen Metallmeißel. Benutzen Sie einen Hammer.
Schritt 8

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Fiat Panda 169
Schritt 9

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 10

Senken Sie das Auto ab.
Schritt 11

Drehen Sie das Befestigungselement der Antriebswelle auf. Verwenden Sie Stecknuss Nr. 32. Verwenden Sie ein Windeisen.
Schritt 12

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 13

Schrauben Sie die Radbolzen heraus. Verwenden Sie eine Schlagnuss für Felgen # 17.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Fiat Panda 169
Schritt 14

Nehmen Sie das Rad ab.
Schritt 15

Entfernen Sie die Befestigungsmutter.

Schritt 16

Trennen Sie die Antriebswelle vom Achsschenkel. Verwenden Sie einen flachen Metallmeißel. Benutzen Sie einen Hammer.
Schritt 17

Verteilen Sie die Bremsbeläge. Benutzen Sie ein Brecheisen.
Schritt 18

Die Befestigungselemente der Bremssattelhalterung reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 19

Lösen Sie die Befestigung der Sattelhalterung. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie ein Windeisen. Verwenden Sie einen Ratschenschlüssel.
Schritt 20

Bauen Sie den Bremssattel inklusive dessen Halterung aus.

Austausch: Radlager – Fiat Panda 169. Tipp von AUTODOC-Experten:
Binden Sie die Zange an die Aufhängung oder an den Körper mit einem Draht, ohne den Bremsschlauch zu trennen, um eine Entspannung des Bremssystems zu verhindern.Stellen Sie sicher, dass der Bremssattel nicht am Bremsschlauch hängt.Betätigen Sie nicht das Bremspedal, nachdem der Bremssattel entfernt wurde. Infolgedessen kann der Kolben aus dem Bremszylinder herausfallen und ein Bremsflüssigkeitsleck, sowie eine Druckentlastung können auftreten. Bremssattelhalter, Bremssattelführungsstifte und Manschetten prüfen. Säubern Sie diese. Bei Bedarf ersetzen.
Schritt 21

Reinigen Sie die Befestigungselemente der Bremsscheibe. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 22

Lösen Sie die Befestigung der Bremsscheibe. Verwenden Sie Stecknuss Nr. 12. Verwenden Sie einen Ratschenschlüssel.
Schritt 23

Entfernen Sie die Bremsscheibe. Verwenden Sie einen Gummi-Hammer.
Schritt 24

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 25

Lösen Sie das Ende der Befestigungsmutter an dem Achsschenkel. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Ratschenschlüssel.
Schritt 26

Ziehen Sie den Spurstangenkopf vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 27

Reinigen Sie den Befestigungssitz des ABS-Sensors. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 28

Schrauben Sie die Befestigung des ABS-Sensors ab. Verwenden Sie Inbusschlüssel Nr. H5. Verwenden Sie einen Ratschenschlüssel.
Schritt 29

Trennen Sie den ABS-Sensor.
Schritt 30

Lösen Sie die Verdrahtung und den Bremsschlauch aus der Halterung am Federbein. Benutzen Sie ein Brecheisen.
Schritt 31

Schrauben Sie die Befestigung ab, die das Kugelgelenk mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 13. Verwenden Sie Stecknuss Nr. 16. Verwenden Sie einen Ratschenschlüssel.
Schritt 32

Entfernen Sie die Befestigungsschraube.
Schritt 33

Die Befestigungselemente, die das Federbein mit dem Achsschenkel verbinden, reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 34

Schrauben Sie die Befestigungen ab, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Ring-Gabelschlüssel Nr. 15. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Ratschenschlüssel.
Schritt 35

Entfernen Sie die Befestigungsschrauben.
Schritt 36

Trennen Sie die Antriebswelle vom Achsschenkel.

Schritt 37

Ziehen Sie den Achsschenkel vom Dämpferbein ab.
Schritt 38

Entfernen Sie die Achsschenkel zusammen mit der Nabe.
Schritt 39

Reinigen Sie das Befestigungselement der Radnabe. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 40

Entfernen Sie die Radnabe vom Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.
Schritt 41

Setzen Sie den Achsschenkel in den Schraubstock.
Schritt 42

Entfernen Sie den Sicherungsring am Radnabenlager. Verwenden Sie Schraubenzieher (2 Teile).
Schritt 43

Reinigen Sie den Einbauort für die Nabenlagerung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 44

Lockern Sie den Schraubstock und entfernen Sie den Achsschenkel.
Schritt 45

Drücken Sie das Radnabenlager heraus. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.
Schritt 46

Reinigen Sie den Einbauort für die Nabenlagerung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 47

Drücken Sie das neue Lager in dem Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.

Austausch: Radlager – Fiat Panda 169. Fachleute empfehlen:
Kontrollieren Sie die Radnabenlagereinheit, um sicherzustellen, dass sie richtig positioniert ist. Vermeiden Sie eine Fehlausrichtung.Hören Sie direkt auf, auf die Oberfläche der Lagereinheit zu drücken, wenn sie in ihren Montagesitz eingesetzt wurde.
Schritt 48

Bringen Sie den Sicherungsring am Radnabenlager an. Verwenden Sie einen flachen Schraubendreher.
Schritt 49

Reinigen Sie die Nabe. Benutzen Sie WD-40-Spray.
Schritt 50

Installieren Sie die Radnabe auf dem Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.

Austausch: Radlager – Fiat Panda 169. Tipp von AUTODOC:
Stellen Sie sicher, dass die Radnabe richtig positioniert ist. Vermeiden Sie jegliche Fehlausrichtung.
Schritt 51

Die Keilwellen des CV-Gelenks der Antriebswelle reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 52

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 53

Installieren Sie den Achsschenkel mit einer Nabe.
Schritt 54

Bauen Sie die Antriebswelle ein.

Schritt 55

Befestigen Sie das Dämpferbein auf dem Achsschenkel.
Schritt 56

Bringen Sie die Befestigungsschrauben an.
Schritt 57

Schrauben Sie die Befestigungen ein, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Ring-Gabelschlüssel Nr. 15. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Ratschenschlüssel.
Schritt 58

Bringen Sie die Befestigungsschraube an.
Schritt 59

Schrauben Sie das Befestigungselement ein, das das Kugelgelenk mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 13. Verwenden Sie Stecknuss Nr. 16. Verwenden Sie einen Ratschenschlüssel.
Schritt 60

Ziehen Sie das Kugelgelenk an. Verwenden Sie Ring-Gabelschlüssel Nr. 13. Verwenden Sie Stecknuss Nr. 16. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 32 Nm Drehmoment fest.
Schritt 61

Ziehen Sie die unteren Befestigungen an, die das Federbein mit dem Achsschenkel verbinden. Verwenden Sie Ring-Gabelschlüssel Nr. 15. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 75 Nm Drehmoment fest.
Schritt 62

Bauen Sie den Spurstangenkopf an dem Achsschenkel an.
Schritt 63

Schrauben Sie die Befestigungsmutter auf, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Ratschenschlüssel.
Schritt 64

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 40 Nm Drehmoment fest.
Schritt 65

Bringen Sie die Befestigungsmutter an.
Schritt 66

Schrauben Sie die Mutter an die Gelenkwelle. Verwenden Sie Stecknuss Nr. 32. Verwenden Sie einen Ratschenschlüssel.
Schritt 67

Reinigen Sie die Nabe. Benutzen Sie eine Drahtbürste. Behandeln Sie die Kontaktfläche. Benutzen Sie ein Kupferschmiermittel.
Schritt 68

Behandeln Sie die Befestigung des ABS-Sensors. Verwenden Sie Mehrzweckfett.
Schritt 69

Verbinden Sie den ABS-Sensor.
Schritt 70

Schrauben Sie die Befestigung, die den ABS-Sensor am Achsschenkel verbindet, fest. Verwenden Sie Inbusschlüssel Nr. H5. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 7 Nm Drehmoment fest.
Schritt 71

Schließen Sie das Befestigungslement des ABS-Sensorkabels an die Stoßdämpferstrebe an. Befestigen Sie den Bremsschlauch an der Strebe.
Schritt 72

Bringen Sie die Bremsscheibe an.
Schritt 73

Ziehen Sie die Befestigung der Bremsscheibe fest. Verwenden Sie Stecknuss Nr. 12. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 9 Nm Drehmoment fest.
Schritt 74

Bauen Sie den Bremssattel zusammen mit seiner Halterung ein.
Schritt 75

Befestigen Sie die Bremssattelhalterung. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 55 Nm Drehmoment fest.
Schritt 76

Behandeln Sie die Federbein-Befestigungen. Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Behandeln Sie die Befestigungen des Kugelgelenks. Benutzen Sie ein Kupferschmiermittel.
Schritt 77

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 78

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Radlager – Fiat Panda 169. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 79

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Fiat Panda 169
Schritt 80

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 81

Senken Sie das Auto ab.

Schritt 82

Die Antriebswellenmutter festziehen. Verwenden Sie Stecknuss Nr. 32. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 185 Nm Drehmoment fest.
Schritt 83

Verstemmen Sie abermals das Befestigungselement der Antriebswelle. Verwenden Sie einen flachen Metallmeißel. Benutzen Sie einen Hammer.
Schritt 84

Behandeln Sie die Befestigung der Antriebswelle. Benutzen Sie ein Kupferschmiermittel.
Schritt 85

Ziehen Sie die Radschrauben unter Verwendung eines Kreuzmusters an. Verwenden Sie eine Schlagnuss für Felgen # 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 98 Nm Drehmoment fest.
Schritt 86

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
