Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
OPEL ZAFIRA B (A05) 1.7 CDTI (M75), OPEL ZAFIRA B (A05) 1.6 CNG Turbo (M75), OPEL ZAFIRA B (A05) 1.7 CDTI (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 2.0 (M75), OPEL ZAFIRA B (A05) 2.2 (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.9 CDTI (M75), OPEL ZAFIRA B (A05) 1.6 CNG (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.8 (M75), OPEL ZAFIRA B (A05) 1.8 LPG (M75), OPEL ZAFIRA B (A05) 1.6 FlexFuel (M75) … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

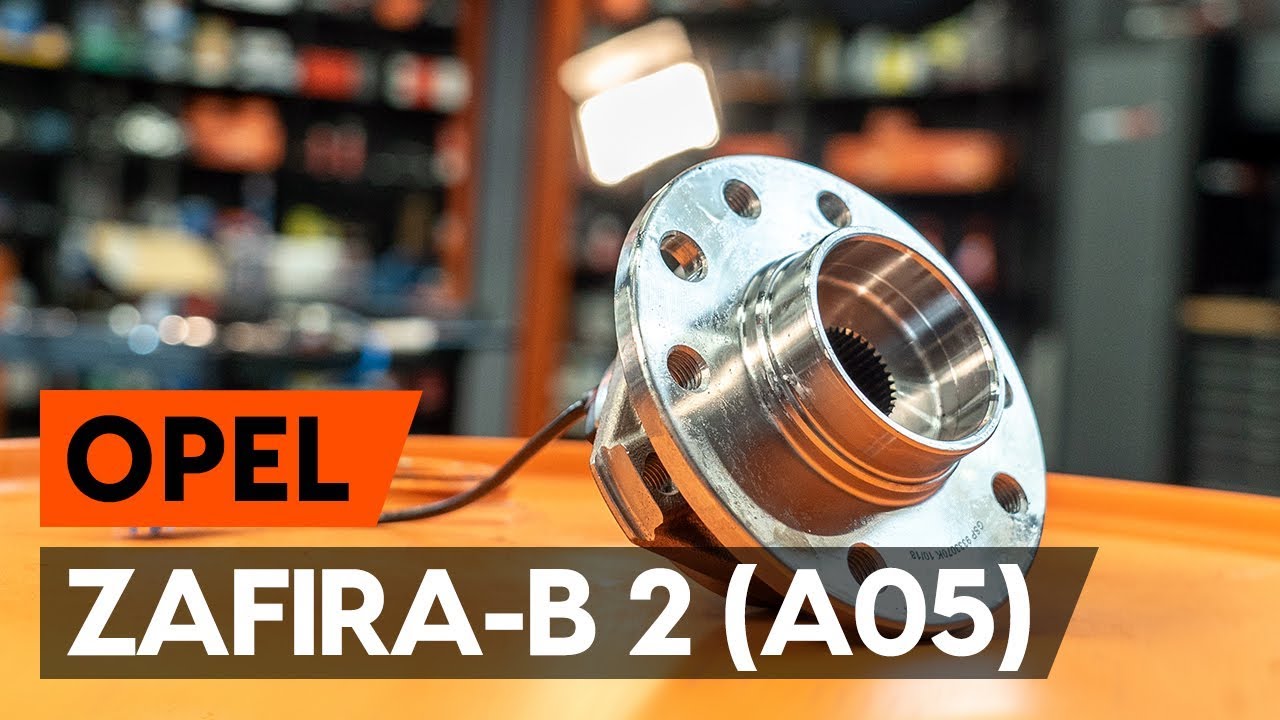

Wie OPEL ZAFIRA-B 2 (A05) Radlager vorne wechseln [AUTODOC TUTORIAL]

Radlager vorne selber wechseln: Opel Zafira B A05 - Austauschanleitung

Alle Pkw-Teile, die ersetzt werden müssen – Radlager für den ZAFIRA B (A05) sowie weitere OPEL-Modelle

Radlagersatz

        Radlagersatz für Zafira B (A05) Benzin (105 PS)

        Radlagersatz für Zafira B (A05) Benzin (200 PS)

        Radlagersatz für Zafira B (A05) Benzin (150 PS)

        Radlagersatz für Zafira B (A05) Diesel (100 PS)

        Radlagersatz für Zafira B (A05) Diesel (120 PS)

        Radlagersatz für Zafira B (A05) Benzin/Erdgas (CNG) (94 PS)

        Radlagersatz für Zafira B (A05) Benzin (115 PS)

        Radlagersatz für Zafira B (A05) Diesel (110 PS)

        Radlagersatz für Zafira B (A05) Diesel (125 PS)

Austausch: Radlager – Opel Zafira B A05. Werkzeuge, die Sie eventuell benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Ring-Gabelschlüssel Nr. 17

                        Steckschlüssel-Einsatz Nr. E13

                        Steckschlüssel-Einsatz Nr. 18

                        Steckschlüssel-Einsatz Nr. 19

                        Steckschlüssel-Einsatz Nr. 32

                        Sechskant-bit nr. H5.

                        Sechskant-bit nr. H7.

                        Impact-Nuss für Felgen Nr. 17

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Splinttreiber

                        Hammer

                        Flachmeißel

                        Gummihammer

                        Windeisen

                        Brechstange

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Radlager – Opel Zafira B A05. Tipp:

Verwenden sie die Lagereinheiht Ihres Opel Zafira B A05 nicht wieder.
Das Austausch-Verfahren der Radnabenlagerung ist bei beiden Rädern an der gleichen Achse identisch.
Achtung! Schalten Sie den Motor vor Beginn der Arbeiten ab – Opel Zafira B A05.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 3

Lösen Sie das Befestigungselement, welches die Antriebswelle mit der Radnabe verbindet. Verwenden Sie Stecknuss Nr. 32. Verwenden Sie ein Windeisen.
Schritt 4

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 5

Schrauben Sie die Radbolzen heraus.

Austausch: Radlager – Opel Zafira B A05. AUTODOC empfiehlt:
Sie sollten das Rad in der oberen Position festhalten, so lange Sie die Bolzen herausschrauben, um Unfälle zu vermeiden.
Schritt 6

Nehmen Sie das Rad ab.
Schritt 7

Entfernen Sie die Staubschutzkappen der Bremssattel-Führungsstifte. Benutzen Sie ein Brecheisen.
Schritt 8

Schrauben Sie die Befestigung des Bremssattels ab. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Ratschenschlüssel.
Schritt 9

Verteilen Sie die Bremsbeläge. Benutzen Sie ein Brecheisen.
Schritt 10

Ziehen Sie die Bremssattel-Haltefeder zur Seite. Benutzen Sie ein Brecheisen.
Schritt 11

Entfernen Sie den Bremssattel.

Austausch: Radlager – Opel Zafira B A05. Fachleute empfehlen:
Binden Sie die Zange an die Aufhängung oder an den Körper mit einem Draht, ohne den Bremsschlauch zu trennen, um eine Entspannung des Bremssystems zu verhindern.Stellen Sie sicher, dass der Bremssattel nicht am Bremsschlauch hängt.Betätigen Sie nicht das Bremspedal, nachdem der Bremssattel entfernt wurde. Infolgedessen kann der Kolben aus dem Bremszylinder herausfallen und ein Bremsflüssigkeitsleck, sowie eine Druckentlastung können auftreten. Bremssattelhalter, Bremssattelführungsstifte und Manschetten prüfen. Säubern Sie diese. Bei Bedarf ersetzen.
Schritt 12

Entfernen Sie die Bremsbeläge.
Schritt 13

Die Befestigungselemente der Bremssattelhalterung reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 14

Lösen Sie die Befestigung der Sattelhalterung. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie ein Windeisen.
Schritt 15

Entfernen Sie die Sattelhalterung.
Schritt 16

Reinigen Sie die Befestigungselemente der Bremsscheibe. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 17

Lösen Sie die Befestigung der Bremsscheibe. Verwenden Sie Inbusschlüssel Nr. H5. Verwenden Sie einen Ratschenschlüssel.
Schritt 18

Entfernen Sie die Bremsscheibe.

Austausch: Radlager – Opel Zafira B A05. Tipp von AUTODOC:
Benutzen Sie dazu, falls notwendig, einen Gummihammer.
Schritt 19

Schrauben Sie die Radnaben-Achsmutter ab. Verwenden Sie Stecknuss Nr. 32.
Schritt 20

Entfernen Sie die Antriebswelle.
Schritt 21

Reinigen Sie das Befestigungselement, das das Kugelgelenk mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 22

Schrauben Sie die Kugelgelenkbefestigung vom Achsschenkel ab. Verwenden Sie Ring-Gabelschlüssel Nr. 17. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 23

Entfernen Sie die Befestigungsschraube. Verwenden Sie einen Splintentreiber. Verwenden Sie einen Gummi-Hammer.
Schritt 24

Lösen Sie die Befestigung, die das Kugelgelenk des Querlenkers mit dem Achsschenkel verbindet. Verwenden Sie einen flachen Metallmeißel. Benutzen Sie einen Hammer.
Schritt 25

Ziehen Sie den unteren Arm vom Achsschenkel ab.
Schritt 26

Entfernen Sie die Antriebswelle.

Austausch: Radlager – Opel Zafira B A05. AUTODOC-Experten empfehlen:
Stellen Sie sicher, dass die Antriebswelle nicht entladen ist (wenn das Fahrzeug aufgebockt ist).
Schritt 27

Reinigen Sie den Einbauort für die Nabenlagerung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 28

Trennen Sie den Stecker des ABS-Sensors.
Schritt 29

Schrauben Sie die Nabenlagerhalterung ab. Verwenden Sie Stecknuss Nr. E13. Verwenden Sie einen Ratschenschlüssel. Verwenden Sie ein Windeisen.
Schritt 30

Entfernen Sie die Nabe und das Lager zusammen, da sie eine versiegelte Einheit sind.
Schritt 31

Reinigen Sie den Einbauort für die Nabenlagerung. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 32

Install the new wheel hub with a bearing.
Schritt 33

Ziehen Sie das Befestigungselement des Radnabenlagers an. Verwenden Sie Stecknuss Nr. E13. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 90 Nm Drehmoment fest.+45°

Austausch: Radlager – Opel Zafira B A05. Tipp von AUTODOC-Experten:
Achtung! Verwenden Sie unbedingt neue Befestigungen.Die Radlagereinheit darf nicht auf dem Achsbolzen kippen.
Schritt 34

Die Keilwellen des CV-Gelenks der Antriebswelle reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 35

Die Antriebswelle in die Radnabe installieren.
Schritt 36

Verbinden Sie den Unterarm mit dem Achsschenkel.
Schritt 37

Bringen Sie die Befestigungsschraube an.
Schritt 38

Ziehen Sie das Kugelgelenk an. Verwenden Sie Ring-Gabelschlüssel Nr. 17. Verwenden Sie Stecknuss Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 50 Nm Drehmoment fest.
Schritt 39

Befestigen Sie den Stecker des ABS-Sensors.
Schritt 40

Behandeln Sie die Keilwellen des Antriebswellen-Gleichlaufgelenks. Benutzen Sie ein Kupferschmiermittel.
Schritt 41

Schrauben Sie die Radnaben Achsmutter an. Verwenden Sie Stecknuss Nr. 32.
Schritt 42

Behandeln Sie die Radnabe an der Kontaktstelle mit der Bremsscheibe. Benutzen Sie ein Kupferschmiermittel.
Schritt 43

Bringen Sie die Bremsscheibe an.
Schritt 44

Ziehen Sie die Befestigung der Bremsscheibe fest. Verwenden Sie Inbusschlüssel Nr. H5. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 7 Nm Drehmoment fest.
Schritt 45

Setzen Sie die Halterung des Bremssattels ein.
Schritt 46

Befestigen Sie die Bremssattelhalterung. Verwenden Sie Stecknuss Nr. 18. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 100 Nm Drehmoment fest.
Schritt 47

Bringen Sie die Bremsbeläge an.
Schritt 48

Installieren Sie den Bremssattel und fixieren Sie diesen.
Schritt 49

Ziehen Sie die Bremssattelbefestigungen fest. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 28 Nm Drehmoment fest.
Schritt 50

Installieren Sie die Staubschutzkappen der Bremssattel-Führungsstifte.
Schritt 51

Lassen Sie die Bremssattel-Haltefeder wieder an der Ursprungsposition einrasten. Benutzen Sie ein Brecheisen.
Schritt 52

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 53

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Radlager – Opel Zafira B A05. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 54

Bringen Sie das Rad an.

Austausch: Radlager – Opel Zafira B A05. AUTODOC empfiehlt:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 55

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 56

Senken Sie das Auto ab.

Schritt 57

Die Antriebswellenmutter festziehen. Verwenden Sie Stecknuss Nr. 32. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 250 Nm Drehmoment fest.
Schritt 58

Ziehen Sie die Radschrauben unter Verwendung eines Kreuzmusters an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 110 Nm Drehmoment fest.
Schritt 59

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
