Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

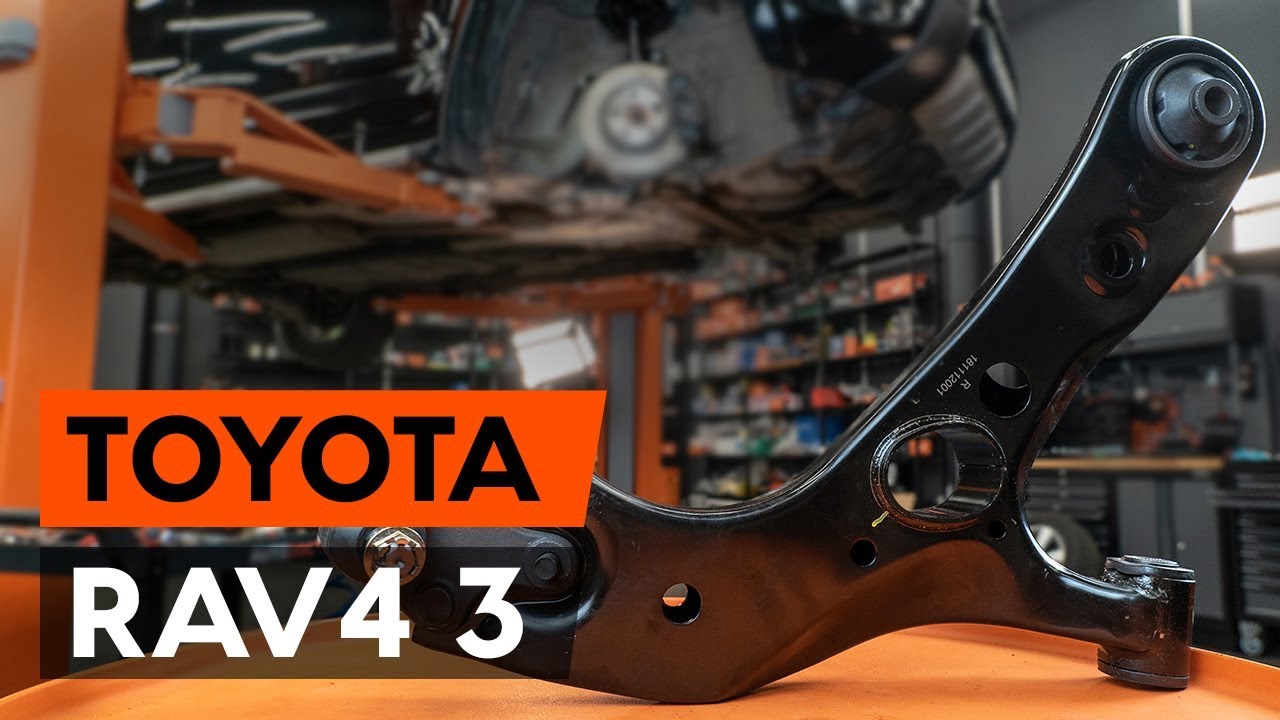

Wie TOYOTA RAV 4 3 (XA30) Querlenker vorderen / Achslenker vorderen wechseln [AUTODOC TUTORIAL]

Vorderer unterer Lenker selber wechseln: Toyota RAV4 III - Austauschanleitung

Alle Pkw-Teile, die ersetzt werden müssen – Querlenker für den RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) sowie weitere TOYOTA-Modelle

Querlenker

        Querlenker für RAV4 III SUV (XA30) Benzin (170 PS)

        Querlenker für RAV4 III SUV (XA30) Benzin (152 PS)

        Querlenker für RAV4 III SUV (XA30) Diesel (136 PS)

        Querlenker für RAV4 III SUV (XA30) Diesel (177 PS)

        Querlenker für RAV4 III SUV (XA30) Benzin (273 PS)

        Querlenker für RAV4 III SUV (XA30) Benzin (158 PS)

        Querlenker für RAV4 III SUV (XA30) Benzin (158 PS)

        Querlenker für RAV4 III SUV (XA30) Diesel (150 PS)

        Querlenker für RAV4 III SUV (XA30) Diesel (150 PS)

Austausch: vorderer unterer Lenker – Toyota RAV4 III. Werkzeuge, die Sie eventuell benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Ring-Gabelschlüssel Nr. 19

                        Steckschlüssel-Einsatz Nr. 12

                        Steckschlüssel-Einsatz Nr. 17

                        Steckschlüssel-Einsatz Nr. 22

                        Impact-Nuss für Felgen Nr. 21

                        Drehmomentschlüssel

                        Brechstange

                        Windeisen

                        Flacher Schraubendreher

                        Rundzangen

                        Kugelgelenkabzieher

                        Hydraulischer Getriebeheber

                        Unterlegkeil

Werkzeuge kaufen

Austausch: vorderer unterer Lenker – Toyota RAV4 III. AUTODOC empfiehlt:

Der Ablauf des Austauschs unterscheidet sich nicht zwischen den linken und rechten unteren Querlenkern.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: vorderer unterer Lenker – Toyota RAV4 III. Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Toyota RAV4 III
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Lösen Sie die Befestigungen der unteren Ölwannen-Abdeckung. Verwenden Sie Stecknuss Nr. 12.
Schritt 7

Nehmen Sie die Ölwannen-Abdeckung ab.
Schritt 8

Entfernen Sie den Splint. Verwenden Sie einen flachen Schraubendreher. Verwenden Sie eine Rundzange.
Schritt 9

Reinigen Sie alle Verbindungen des Querlenkers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 10

Lockern Sie das Befestigungselement, das das Kugelgelenk mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 19.
Schritt 11

Schrauben Sie die vordere Armbefestigung ab. Verwenden Sie Stecknuss Nr. 22. Verwenden Sie ein Windeisen.
Schritt 12

Entfernen Sie die vordere Befestigung des Querlenkers.
Schritt 13

Schrauben Sie die hintere Armbefestigung ab. Verwenden Sie Stecknuss Nr. 22. Verwenden Sie ein Windeisen.
Schritt 14

Lösen Sie die hintere Befestigung des Querlenkers.
Schritt 15

Lösen Sie das Befestigungselement, welches das Kugelgelenk am Federungsquerlenker befestigt. Verwenden Sie Stecknuss Nr. 17.
Schritt 16

Trennen Sie das Kugelgelenk vom Arm.
Schritt 17

Entfernen Sie den Arm. Benutzen Sie ein Brecheisen.
Schritt 18

Trennen Sie das Kugelgelenk vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 19

Reinigen Sie die Montagebohrungen und die Gewinde des Querlenkers. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 20

Installieren Sie den Arm.

AUTODOC empfiehlt:
Verwenden Sie während des Installationsvorgangs nur neue Schrauben und Muttern.Beschädigen Sie nicht die Kugelgelenkabdeckung.
Schritt 21

Bauen Sie die hinteren Befestigungen des Querlenkers ein.
Schritt 22

Bauen Sie die vordere Befestigung des Lenkers ein.
Schritt 23

Verbinden Sie das Kugelgelenk mit dem Lenker.
Schritt 24

Schrauben Sie die Befestigungen des Kugelgelenks ein. Verwenden Sie Stecknuss Nr. 17.
Schritt 25

Verbinden Sie das Kugelgelenk mit dem Achsschenkel.
Schritt 26

Schrauben Sie das Befestigungselement ein, das das Kugelgelenk mit dem Achsschenkel verbindet. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 133 Nm Drehmoment fest.

AUTODOC empfiehlt:
Achtung! Verwenden Sie unbedingt neue Befestigungen.
Schritt 27

Bringen Sie den Splint an. Verwenden Sie eine Rundzange.
Schritt 28

Stützen Sie den Arm. Benutzen Sie einen hydraulischen Getriebeheber.
Schritt 29

Ziehen Sie das vordere Befestigungselement an, das den Querlenker mit dem Hilfsrahmen verbindet. Verwenden Sie Stecknuss Nr. 22. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 175 Nm Drehmoment fest.
Schritt 30

Ziehen Sie das hintere Befestigungselement des Querlenkers an. Verwenden Sie Ring-Gabelschlüssel Nr. 19. Verwenden Sie Stecknuss Nr. 22. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 214 Nm Drehmoment fest.
Schritt 31

Entfernen Sie den Träger unter dem Arm.

Austausch: vorderer unterer Lenker – Toyota RAV4 III. Tipp von AUTODOC:
Senken Sie hydraulischen Getriebeheber langsam ohne ruckartige Bewegungen ab, um Beschädigungen an den Baugruppen und Mechanismen zu vermeiden.
Schritt 32

Ziehen Sie das Kugelgelenk an. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 92 Nm Drehmoment fest.
Schritt 33

Behandeln Sie alle Gelenke des Querlenkers. Benutzen Sie ein Kupferschmiermittel.
Schritt 34

Bringen Sie die untere Ölwannen-Abdeckung wieder an.
Schritt 35

Ziehen Sie die Befestigungen der unteren Ölwannen-Abdeckung fest. Verwenden Sie Stecknuss Nr. 12.
Schritt 36

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 37

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: vorderer unterer Lenker – Toyota RAV4 III. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 38

Bringen Sie das Rad an.

Austausch: vorderer unterer Lenker – Toyota RAV4 III. Fachleute empfehlen:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 39

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 21.
Schritt 40

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 103 Nm Drehmoment fest.
Schritt 41

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
