Empfohlenes Austauschintervall für die Teilekategorie Bremsbeläge : 30000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VOLVO S60 II (134) DRIVe / D2, VOLVO S60 II (134) D5, VOLVO S60 II (134) D5 AWD, VOLVO S60 II (134) T4F, VOLVO S60 II (134) T3, VOLVO S60 II (134) T4, VOLVO S60 II (134) 2.0 T, VOLVO S60 II (134) T5, VOLVO S60 II (134) T6 AWD, VOLVO S60 II (134) D3, VOLVO S60 II (134) D5, VOLVO S60 II (134) D5 AWD, VOLVO S60 II (134) T5, VOLVO S60 II (134) T6 AWD, VOLVO S60 II (134) D3, VOLVO S60 II (134) D4, VOLVO S60 II (134) T6, VOLVO S60 II (134) T5, VOLVO S60 II (134) D4, VOLVO S60 II (134) 2.0 T, VOLVO S60 II (134) 3.0 T AWD, VOLVO S60 II (134) T5 AWD, VOLVO S60 II (134) T5 AWD, VOLVO S60 II (134) D5, VOLVO S60 II (134) D5 AWD, VOLVO S60 II (134) D2, VOLVO S60 II (134) D3, VOLVO S60 II (134) D4, VOLVO S60 II (134) D4 AWD, VOLVO S60 II (134) D5, VOLVO S60 II (134) T3, VOLVO S60 II (134) T3, VOLVO S60 II (134) T4, VOLVO S60 II (134) T5 AWD, VOLVO S60 II (134) T6 AWD, VOLVO S60 II (134) T2, VOLVO S60 II (134) 2.0 Polestar AWD, VOLVO S60 II (134) T5 DRIVe, VOLVO S60 II (134) D4 Drive-E Polestar, VOLVO S60 II (134) D5 Drive-E Polestar … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Dieses Video zeigt den Wechsel eines ähnlichen Autoteils an einem anderen Fahrzeug

Alle Pkw-Teile, die ersetzt werden müssen – Bremsbeläge für den S60 II (134) sowie weitere VOLVO-Modelle

Alternativprodukte

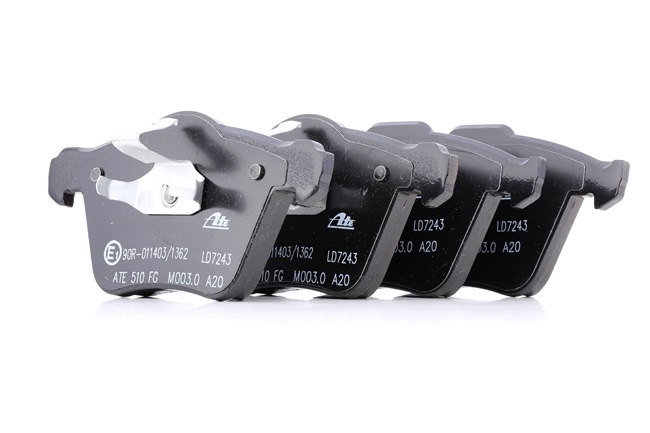

Bremsbeläge

Austausch: Bremsbeläge – VOLVO S60 II. Werkzeuge, die Sie benötigen werden:

                      Drahtbürste

                      Nylon-Reinigungsbürste

                      WD-40-Spray

                      Bremsenreiniger

                      Anti-Quietsch-Paste

                      Keramikfett

                      Drehmomentschlüssel

                      Ring-Gabelschlüssel Nr. 15

                      Steckschlüssel-Einsatz Nr. 13

                      Steckschlüssel-Einsatz Nr. 15

                      Torx-Bit T50

                      Impact-Nuss für Felgen Nr. 19

                      Ratschenschlüssel

                      Windeisen

                      Bremskolbenrücksteller

                      Hammer

                      Schlagschraubenzieher

                      Unterlegkeil

Werkzeuge kaufen

Austausch: Bremsbeläge – VOLVO S60 II. AUTODOC empfiehlt:

Führen Sie den Ersatz der Bremsbeläge als kompletten Satz für jede Achse durch. Dies sichert ein effektives Bremsen.
Der Austauschvorgang ist für alle Bremsbeläge an der gleichen Achse identisch.
Achtung! Schalten Sie den Motor vor Beginn der Arbeiten ab – VOLVO S60 II.

Führen Sie den Wechsel in der folgenden Reihenfolge durch:

Schritt 1

Öffnen Sie die Motorhaube.

Schritt 2

Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 3

Bringen Sie die Feststellbremse in den Wartungsmodus.

Schritt 4

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 5

Lockern Sie die Radschrauben. Verwenden Sie eine Schlagnuss für Felgen # 19. Verwenden Sie ein Windeisen.
Schritt 6

Heben Sie das Auto an.

Austausch: Bremsbeläge – VOLVO S60 II. Tipp von AUTODOC-Experten:
Wenn Sie einen Wagenheber verwenden, achten Sie darauf, dass er auf einer geraden Fläche ohne Unebenheiten steht.Stützen Sie das Fahrzeug zusätzlich mit Unterstellböcken ab.
Schritt 7

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Sie sollten das Rad in der oberen Position festhalten, so lange Sie die Bolzen herausschrauben, um Unfälle zu vermeiden.
Schritt 8

Nehmen Sie das Rad ab.
Schritt 9

Die Bremssattelbefestigungen reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 10

Schrauben Sie die Befestigungen des Bremssattels ab. Verwenden Sie Ring-Gabelschlüssel Nr. 15. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Ratschenschlüssel.
Schritt 11

Entfernen Sie die Befestigungsschrauben.
Schritt 12

Entfernen Sie den Bremssattel.

Austausch: Bremsbeläge – VOLVO S60 II. Fachleute empfehlen:
Binden Sie die Zange an die Aufhängung oder an den Körper mit einem Draht, ohne den Bremsschlauch zu trennen, um eine Entspannung des Bremssystems zu verhindern.Stellen Sie sicher, dass der Bremssattel nicht am Bremsschlauch hängt.Betätigen Sie nicht das Bremspedal, nachdem der Bremssattel entfernt wurde. Infolgedessen kann der Kolben aus dem Bremszylinder herausfallen und ein Bremsflüssigkeitsleck, sowie eine Druckentlastung können auftreten.
Schritt 13

Entfernen Sie die Bremsbeläge.

AUTODOC empfiehlt:
Messen Sie die Bremsscheibendicke. Bei Erreichen der Verschleißgrenze muss das Teil ersetzt werden.
Schritt 14

Entfernen Sie Schmutz und Staub vom Bremssattelhalter. Benutzen Sie eine Drahtbürste. Benutzen Sie einen Bremsenreiniger.

Austausch: Bremsbeläge – VOLVO S60 II. Tipp von AUTODOC:
Bremssattelhalter, Bremssattelführungsstifte und Manschetten prüfen. Säubern Sie diese. Bei Bedarf ersetzen.
Schritt 15

Behandeln Sie den Bremssattel-Kolben. Verwenden Sie eine Nylon-Reinigungsbürste. Benutzen Sie einen Bremsenreiniger.
Schritt 16

Drücken Sie den Bremssattelkolben ein. Verwenden Sie den Bremskolbenrücksteller.
Schritt 17

Behandeln Sie die Bremsbeläge in dem Bereich, wo ihre Oberfläche mit dem Bremssattelhalter in Berührung tritt. Benutzen Sie eine Anti-Quietsch-Paste.

Austausch: Bremsbeläge – VOLVO S60 II. Tipp:
Stellen Sie sicher, dass die Plattenoberfläche vor der Installation der Beläge sauber ist.
Schritt 18

Bauen Sie die neuen Bremsbeläge ein.
Schritt 19

Bauen Sie den Bremssattel ein und befestigen Sie diesen.
Schritt 20

Bringen Sie die Befestigungsschrauben an.
Schritt 21

Ziehen Sie die Bremssattelbefestigungen fest. Verwenden Sie Ring-Gabelschlüssel Nr. 15. Verwenden Sie Stecknuss Nr. 13. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 35 Nm Drehmoment fest.
Schritt 22

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Verwenden Sie Keramikfett.

Schritt 23

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.
Schritt 24

Bauen Sie das Rad ein.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. VOLVO S60 II
Schritt 25

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 19. Verwenden Sie einen Ratschenschlüssel.
Schritt 26

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie eine Schlagnuss für Felgen # 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 140 Nm Drehmoment fest.
Schritt 27

Entfernen Sie den Wagenheber sowie die Unterlegkeile.

AUTODOC empfiehlt:
Betätigen Sie, ohne den Motor zu starten, das Bremspedal mehrmals, bis Sie erheblichen Widerstand spüren.Überprüfen Sie den Bremsflüssigkeitsstand im Ausgleichsbehälter und füllen Sie gegebenenfalls nach.
Schritt 28

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest.
Schritt 29

Deaktiviere den Wartungsmodus der Feststellbremsanlage.

Schritt 30

Schließen Sie die Motorhaube.

Austausch: Bremsbeläge – VOLVO S60 II. Tipp von AUTODOC-Experten:
Für 150-200 km nach dem Austausch der Bremsbeläge reibungslos fahren. Vermeiden Sie unnötige und scharfe Bremsen bis zum Anschlag.
