Empfohlenes Austauschintervall für die Teilekategorie Bremssattel : 100000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
BMW X5 (E53) 3.0 d, BMW X5 (E53) 3.0 i, BMW X5 (E53) 3.0 d, BMW X5 (E53) 3.0 d … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Wie BMW X5 E53 Bremssattel wechseln [AUTODOC TUTORIAL]

Bremssattel hinten selber wechseln: BMW X5 E53 - Austauschanleitung

Alle Pkw-Teile, die ersetzt werden müssen – Bremssattel für den X5 (E53) sowie weitere BMW-Modelle

Bremssattel

        Bremssattel für BMW X5 (E53) 3.0 d Diesel (184 PS)

        Bremssattel für BMW X5 (E53) 3.0 i Benzin (231 PS)

        Bremssattel für BMW X5 (E53) 3.0 d Diesel (218 PS)

        Bremssattel für BMW X5 (E53) 3.0 d Diesel (211 PS)

Austausch: Bremssattel – BMW X5 E53. Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Kupferpaste

                        Bremssattelführungsbolzen-Fett

                        Sechskant-bit nr. H7.

                        Doppelringschlüssel (offen) Nr. 11

                        Impact-Nuss für Felgen Nr. 17

                        Ratschenschlüssel

                        Drehmomentschlüssel

                        Flacher Schraubendreher

                        Brechstange

                        Bremsschlauch-Halteklammer

                        Bremsentlüfter-Kit

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Bremssattel – BMW X5 E53. Tipp von AUTODOC-Experten:

Der Ablauf des Austauschs ist sowohl für den linken als auch den rechten Bremssattel an der gleichen Achse identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Bremssattel – BMW X5 E53. Gehen Sie wie folgt vor:

Schritt 1

Öffnen Sie die Motorhaube. Schrauben Sie die Kappe des Bremsflüssigkeitsausgleichsbehälters ab.
Schritt 2

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 3

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 4

Heben Sie die Rückseite des Autos und sichern auf Stützen.

Schritt 5

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. BMW X5 E53
Schritt 6

Nehmen Sie das Rad ab.
Schritt 7.1

Lösen Sie die Bremssattel-Haltefeder.

Schritt 7.2

Verwenden Sie einen flachen Schraubendreher.
Schritt 8

Trennen Sie das Bremsbelagverschleißkabel ab.

Bitte beachten Sie!
Manche Fahrzeuge besitzen keinen Sensor für die Abnutzung der Bremsbeläge.
Schritt 9

Entfernen Sie die Staubschutzkappen der Bremssattel-Führungsstifte. Verwenden Sie einen flachen Schraubendreher.
Schritt 10

Reinigen Sie den Bereich, in welchem der Bremsschlauch an den Bremssattel angeschlossen ist, sowie den Bereich der Führungsbolzen. Benutzen Sie einen Bremsenreiniger.

Austausch: Bremssattel – BMW X5 E53. AUTODOC empfiehlt:
Warten Sie einige Minuten nachdem Sie das Spray aufgebracht haben.
Schritt 11

Klemmen Sie den Bremsschlauch ab, indem Sie eine geeignete Klemme einsetzen.
Schritt 12

Lösen Sie die Bremsschlauchbefestigung. Verwenden Sie einen offenen Ringschlüssel #11.

Schritt 13

Die Bremssattelbefestigungen reinigen. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.

Schritt 14

Schrauben Sie die Befestigung des Bremssattels ab. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Ratschenschlüssel.
Schritt 15

Entfernen Sie die Führungsstifte aus dem Bremssattel.
Schritt 16

Verteilen Sie die Bremsbeläge. Benutzen Sie ein Brecheisen.
Schritt 17

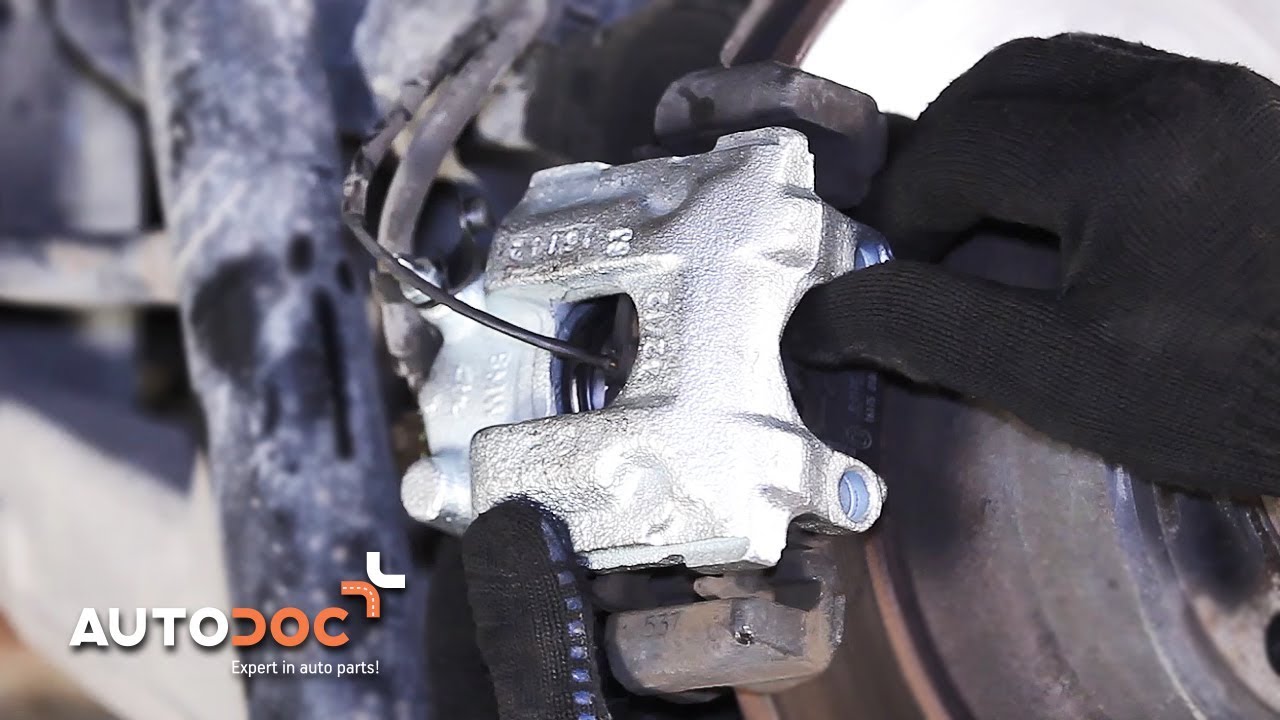

Entfernen Sie den Bremssattel.

Austausch: Bremssattel – BMW X5 E53. Fachleute empfehlen:
Wenn Sie Bremssattel austauschen, dann wird empfohlen, dass Sie den Bremsschlauch auf Beschädigungen untersuchen und diesen bei Bedarf durch einen neuen zu ersetzen.Wenn ein Bremssattel ersetzt wird, wird empfohlen, die Bremsbeläge zu ersetzen, prüfen Sie den Zustand der Bremsscheiben und ersetzen sie durch neue, wenn nötig.Bremssattelhalter, Bremssattelführungsstifte und Manschetten prüfen. Säubern Sie diese. Bei Bedarf ersetzen.Betätigen Sie nicht das Bremspedal, nachdem der Bremssattel entfernt wurde. Infolgedessen kann der Kolben aus dem Bremszylinder herausfallen und ein Bremsflüssigkeitsleck, sowie eine Druckentlastung können auftreten.
Schritt 18

Entfernen Sie die Bremsbeläge.
Schritt 19

Trennen Sie den Bremsbelag Verschleißsensor. Verwenden Sie einen flachen Schraubendreher.

Schritt 20

Schrauben Sie den Bremsschlauch vom Bremssattel ab. Verwenden Sie einen offenen Ringschlüssel #11.
Schritt 21

Trennen Sie den Bremsschlauch.
Schritt 22

Behandeln Sie den Bremsschlauch. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Bremssattel – BMW X5 E53. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 23

Installieren und fixieren Sie den Bremsschlauch in einen neuen Bremssattel.
Schritt 24

Ziehen Sie das Befestigungselement an, das die Bremsleitung mit dem Bremssattel verbindet. Verwenden Sie einen offenen Ringschlüssel #11. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 40 Nm Drehmoment fest.
Schritt 25

Entfernen Sie die Klammer des Bremsschlauchs.

Schritt 26

Verbinden Sie den Bremsbelag-Verschleiß-Sensor.
Schritt 27

Bringen Sie die Bremsbeläge an.

Austausch: Bremssattel – BMW X5 E53. Tipp:
Wenn Sie die alten Bremsbeläge wiederverwenden wollen, dann reinigen Sie diese.
Schritt 28

Installieren Sie den Bremssattel und fixieren Sie diesen.
Schritt 29

Reinigen Sie die Bremssattel-Führungsstifte.
Schritt 30

Schmieren Sie die Führungsstifte mit Spezialbremsfett ein.

Austausch: Bremssattel – BMW X5 E53. AUTODOC empfiehlt:
Falls im Kit mit dem neuen Bremssattel keine Führungsbolzen enthalten sind, benutzen Sie die alten Pins.
Schritt 31

Schrauben Sie die Führungsbolzen hinein.
Schritt 32

Ziehen Sie die Bremssattelbefestigungen fest. Verwenden Sie Inbusschlüssel Nr. H7. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 30 Nm Drehmoment fest.
Schritt 33

Installieren Sie die Staubschutzkappen der Bremssattel-Führungsstifte.
Schritt 34

Bauen Sie die Bremssattel-Haltefeder ein. Verwenden Sie einen flachen Schraubendreher.
Schritt 35

Verbinden Sie den Schlauch des Bremsentlüftungs-Kits mit der Bremsentlüftungsschraube.

Schritt 36

Lösen Sie die Bremsentlüftungsschraube. Verwenden Sie einen offenen Ringschlüssel #11.
Schritt 37

Entlüften Sie das Bremssattelsystem. Ohne das Starten des Motors drücken Sie das Bremspedal mehrmals, bis Sie signifikanten Widerstand spüren.
Schritt 38

Ziehen Sie die Entlüftungsschraube des Bremssattels an. Verwenden Sie einen offenen Ringschlüssel #11. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 13 Nm Drehmoment fest.

Schritt 39

Trennen Sie den Schlauch des Bremsentlüftungs-Kits.
Schritt 40

Entfernen Sie den Schmutz von der Schraube zur Befestigung des Bremsschlauchs. Benutzen Sie einen Bremsenreiniger.

Austausch: Bremssattel – BMW X5 E53. AUTODOC-Experten empfehlen:
Warten Sie einige Minuten nachdem Sie das Spray aufgebracht haben.
Schritt 41

Verbinden Sie das Bremsbelagverschleißkabel.
Schritt 42

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 43

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Bremssattel – BMW X5 E53. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 44

Bringen Sie das Rad an.

Austausch: Bremssattel – BMW X5 E53. Tipp von AUTODOC:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 45

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 46

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie eine Schlagnuss für Felgen # 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 140 Nm Drehmoment fest.
Schritt 47

Entfernen Sie den Wagenheber sowie die Unterlegkeile.

Austausch: Bremssattel – BMW X5 E53. Fachleute empfehlen:
Prüfen Sie den Bremsflüssigkeitsstand im Ausgleichsbehälter und füllen Sie ggf. nach.
Schritt 48

Schrauben Sie die Kappe des Ausgleichsbehälters für die Bremsflüssigkeit fest. Schließen Sie die Haube.

AUTODOC empfiehlt:
BMW X5 E53 – Betätigen Sie das Bremspedal bei abgestelltem Motor mehrmals, bis Sie den sich aufbauenden Gegendruck spüren.
