Wie der Wechsel ausgeführt wird: Bremssattel Reparatursatz dCi 120 Nissan Interstar Kastenwagen

Haftungsausschluss

Bremssattel-Reparatursatzes vorne selber wechseln: NISSAN Interstar Kastenwagen (X70) - Austauschanleitung

Downloads: 0

Empfohlenes Austauschintervall für die Teilekategorie Führungshülsensatz, Bremssattel : 50000 km

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
NISSAN INTERSTAR Kasten (X70) dCi 100, NISSAN INTERSTAR Kasten (X70) dCi 150, NISSAN INTERSTAR Kasten (X70) dCi 120, NISSAN INTERSTAR Kasten (X70) dCi 100, NISSAN INTERSTAR Kasten (X70) dCi 140, NISSAN INTERSTAR Kasten (X70) dCi 115, NISSAN INTERSTAR Kasten (X70) dCI 90, NISSAN INTERSTAR Kasten (X70) dCi 80 … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Dieses Video zeigt den Wechsel eines ähnlichen Autoteils an einem anderen Fahrzeug

Alternativprodukte

Führungshülsensatz, Bremssattel

Austausch: Bremssattel-Reparatursatz – NISSAN INTERSTAR Box (X70). Werkzeuge, die Sie eventuell benötigen:

                      Drahtbürste

                      Rohrbürste

                      WD-40-Spray

                      Allzweck-Reinigungsspray

                      Keramikfett

                      Bremsenführungsstiftefett

                      Drehmomentschlüssel

                      Ringmaulschlüssel, 10 mm

                      Ringmaulschlüssel, 11 mm

                      Stecknuss, 13 mm

                      Stecknuss, 17 mm

                      Leitungsstecknuss, offen, 10 mm

                      Leitungsstecknuss, offen, 11 mm

                      Doppelringschlüssel, offen, 10 mm

                      Doppelringschlüssel, offen, 11 mm

                      Schlagnuss für Felgen, 24 mm

                      Ratschenschlüssel oder Elektrowerkzeug zum Lösen/Festziehen von Schraubbefestigungen

                      Drehstift

                      Bremsschlauchklemme

                      Bremsleitungsstopfen (2 Stück)

                      Bremsentlüftungsset

                      Wasserpumpenzange

                      Montagehebel

                      Schlitzschraubendreher

                      Hammer

                      Druckstücksatz, Ein-/Auspresswerkzeug

                      Hydraulische Presse

                      Klemmschraubstock

                      Auffangwanne für Flüssigkeiten

                      Hebebühne oder Wagenheber mit Unterstellböcken und Unterlegkeilen

Werkzeuge kaufen

Austausch: Bremssattel-Reparatursatz – NISSAN INTERSTAR Box (X70). AUTODOC empfiehlt:

Alle Arbeiten sollten bei ausgeschalteter Zündung ausgeführt werden.

Austausch: Bremssattel-Reparatursatz – NISSAN INTERSTAR Box (X70). Führen Sie die folgenden Schritte durch:

Schritt 1

Öffnen Sie die Motorhaube.

Schritt 2

Schrauben Sie den Deckel des Bremsflüssigkeitsbehälters auf.
Schritt 3

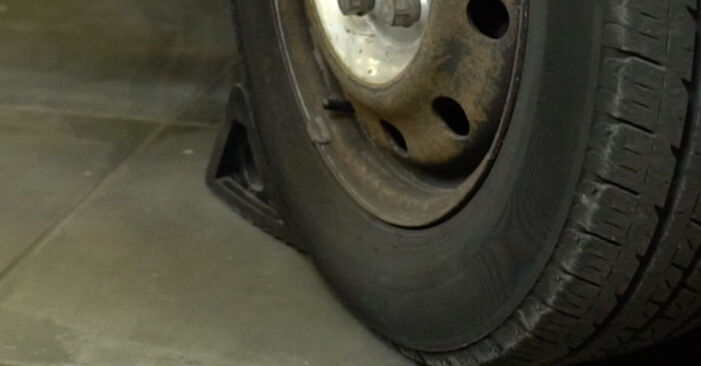

Sichern Sie die Räder mit Hilfe von Unterlegkeilen, wenn Sie einen Wagenheber verwenden.
Schritt 4

Lösen Sie die Radbefestigungen. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 24 mm. Verwenden Sie einen Drehstift.
Schritt 5

Heben Sie das Auto an.

Achtung!
Wenn Sie einen Wagenheber verwenden, achten Sie darauf, dass das Auto auf einer festen, ebenen Fläche steht.Sichern Sie das Fahrzeug zusätzlich mit Unterstellböcken ab.
Schritt 6

Schrauben Sie die Radschrauben ab.

Austausch: Bremssattel-Reparatursatz – NISSAN INTERSTAR Box (X70). Tipp:
Halten Sie das Rad beim Abschrauben der Radschrauben fest, um Verletzungen zu vermeiden.
Schritt 7

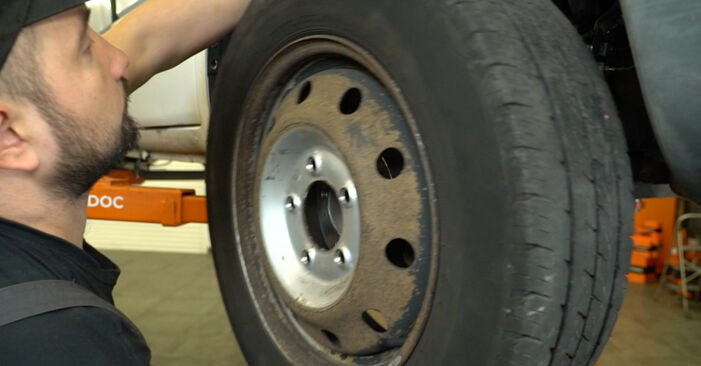

Nehmen Sie das Rad ab.
Schritt 8

Spreizen Sie die Bremsbeläge auseinander. Verwenden Sie einen Montagehebel.
Schritt 9

Bereiten Sie eine Auffangwanne für Flüssigkeiten vor.
Schritt 10

Reinigen Sie den Bereich, in dem die Bremsschläuche mit dem Bremssattel verbunden sind. Benutzen Sie eine Drahtbürste. Verwenden Sie WD-40-Spray.
Schritt 11

Klemmen Sie einen der Bremsschläuche mit einer Bremsschlauchklemme ab.
Schritt 12

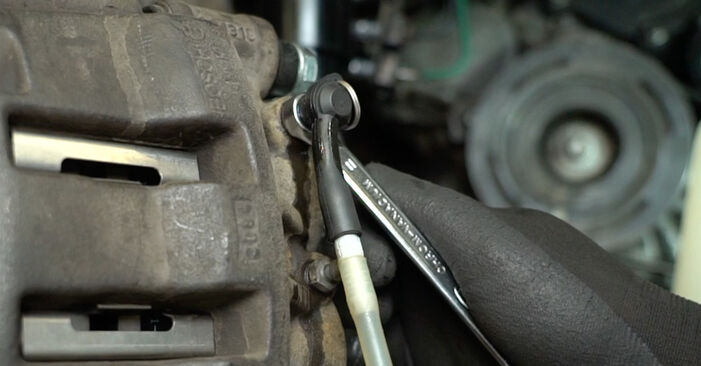

Schrauben Sie die Überwurfmutter ab, mit der der Bremsschlauch am Bremssattel befestigt ist. Verwenden Sie einen offenen Doppelringschlüssel mit einem Durchmesser von 10 mm.
Schritt 13

Verschließen Sie die Öffnung im Bremssattel mit einem Stopfen.
Schritt 14

Wiederholen Sie die gleichen Schritte, um den anderen Bremsschlauch zu lösen.

Schritt 15

Schrauben Sie die untere Befestigungsschraube des Bremssattels ab. Verwenden Sie eine Stecknuss mit einem Durchmesser von 13 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 16

Schrauben Sie die obere Befestigungsschraube des Bremssattels ab. Verwenden Sie eine Stecknuss mit einem Durchmesser von 17 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 17

Entfernen Sie die Befestigungsschrauben.
Schritt 18

Nehmen Sie den Bremssattel ab.
Schritt 19

Entfernen Sie die Bremsbeläge.
Schritt 20

Entfernen Sie den unteren Führungsbolzen des Bremssattels. Verwenden Sie eine Wasserpumpenzange.
Schritt 21

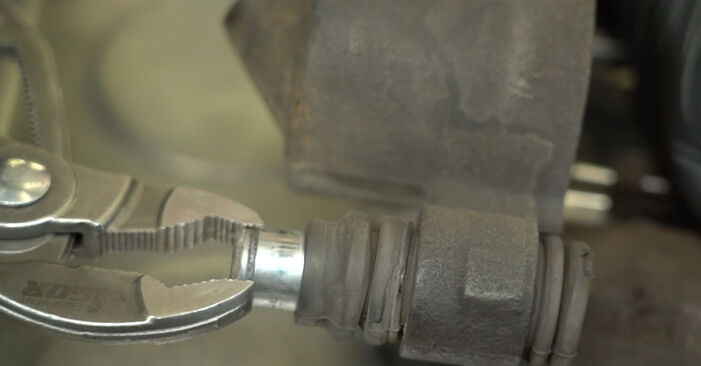

Entfernen Sie die Staubkappe des unteren Führungsbolzens.
Schritt 22

Entfernen Sie den oberen Führungsbolzen des Bremssattels. Verwenden Sie einen Schlitzschraubendreher.
Schritt 23

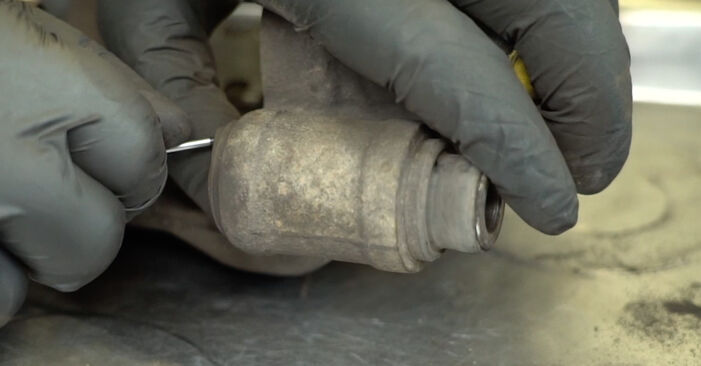

Entfernen Sie die Staubkappen des oberen Führungsbolzens. Verwenden Sie einen Montagehebel. Verwenden Sie einen Hammer. Verwenden Sie einen Klemmschraubstock.
Schritt 24

Drücken Sie die Buchsen des oberen Führungsbolzens heraus. Verwenden Sie einen Druckstücksatz und eine hydraulische Presse.
Schritt 25

Reinigen Sie die Sitze der Führungsbolzen am Bremssattel. Benutzen Sie eine Drahtbürste. Verwenden Sie eine Rohrbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 26

Drücken Sie die neuen Buchsen des oberen Führungsbolzens hinein. Verwenden Sie einen Druckstücksatz und eine hydraulische Presse.
Schritt 27

Setzen Sie neue Staubkappen für den oberen Führungsbolzen ein. Verwenden Sie einen Druckstücksatz und eine hydraulische Presse.
Schritt 28

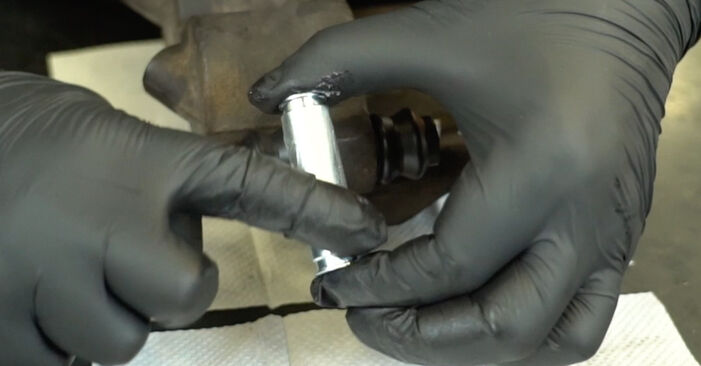

Behandeln Sie den neuen oberen Führungsbolzen. Verwenden Sie Bremsenführungsstiftefett.
Schritt 29

Bauen Sie den neuen oberen Führungsbolzen ein. Verwenden Sie einen Schlitzschraubendreher.
Schritt 30

Setzen Sie eine neue Staubkappe für den unteren Führungsbolzen ein.
Schritt 31

Behandeln Sie den neuen unteren Führungsbolzen. Verwenden Sie Bremsenführungsstiftefett.
Schritt 32

Bauen Sie den neuen unteren Führungsbolzen ein. Verwenden Sie einen Schlitzschraubendreher.
Schritt 33

Reinigen Sie den Bremssattelträger. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 34

Setzen Sie die Bremsbeläge ein.
Schritt 35

Montieren Sie den Bremssattel.
Schritt 36

Setzen Sie die Befestigungsschrauben ein.
Schritt 37

Ziehen Sie die obere Befestigungsschraube des Bremssattels fest. Verwenden Sie eine Stecknuss mit einem Durchmesser von 17 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 80 N·m.
Schritt 38

Ziehen Sie die untere Befestigungsschraube des Bremssattels fest. Verwenden Sie eine Stecknuss mit einem Durchmesser von 13 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 30 N·m.
Schritt 39

Entfernen Sie den Stopfen aus der entsprechenden Öffnung im Bremssattel.
Schritt 40

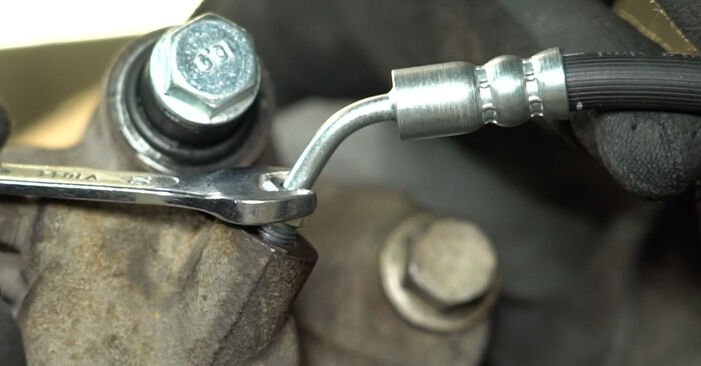

Schrauben Sie die Überwurfmutter ein, mit der der Bremsschlauch am Bremssattel befestigt ist. Verwenden Sie einen offenen Doppelringschlüssel mit einem Durchmesser von 10 mm.
Schritt 41

Wiederholen Sie die gleichen Schritte, um den anderen Bremsschlauch anzuschließen.
Schritt 42

Ziehen Sie die Überwurfmuttern, die die Bremsschläuche mit dem Bremssattel verbinden, fest. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 10 mm. Verwenden Sie einen Drehmomentschlüssel. Verwenden Sie eine offene Leitungsstecknuss mit einem Durchmesser von 10 mm. Anzugsdrehmoment: 17 N·m.
Schritt 43

Entfernen Sie die Kappen der Bremsenentlüftungsschrauben. Verwenden Sie einen Montagehebel.
Schritt 44

Reinigen Sie die Bremsenentlüftungsschrauben. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.

Austausch: Bremssattel-Reparatursatz – NISSAN INTERSTAR Box (X70). AUTODOC-Experten empfehlen:
Der Entlüftungsvorgang sollte sowohl an der oberen als auch an der unteren Entlüftungsschraube durchgeführt werden, da der vordere Bremssattel des NISSAN INTERSTAR Box (X70) über eine getrennte Zwei-Kolben-Konstruktion verfügt.
Schritt 45

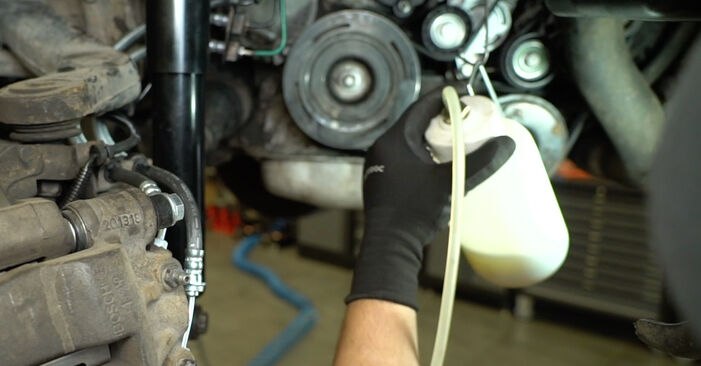

Schließen Sie das Bremsentlüftungsset an eine der Entlüftungsschrauben an.
Schritt 46

Lösen Sie die Bremsenentlüftungsschraube. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 11 mm.
Schritt 47

Drücken Sie das Bremspedal mehrmals durch, um die Luft aus der Anlage zu entfernen.

Wichtiger Hinweis!
Der Entlüftungsvorgang sollte sowohl an der oberen als auch an der unteren Entlüftungsschraube durchgeführt werden, da der vordere Bremssattel des NISSAN INTERSTAR Box (X70) über eine getrennte Zwei-Kolben-Konstruktion verfügt.Überwachen Sie den Stand der Bremsflüssigkeit während des Entlüftens: Er sollte nicht unter die Min.-Markierung am Bremsflüssigkeitsbehälter fallen. Füllen Sie gegebenenfalls frische Bremsflüssigkeit nach.
Schritt 48

Schrauben Sie die Bremsenentlüftungsschraube ein. Verwenden Sie einen Ringmaulschlüssel mit einem Durchmesser von 11 mm.
Schritt 49

Trennen Sie das Bremsentlüftungsset ab.
Schritt 50

Ziehen Sie die Bremsenentlüftungsschraube fest. Verwenden Sie eine Stecknuss mit einem Durchmesser von 11 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 9 N·m.
Schritt 51

Bringen Sie die Kappe der Bremsenentlüftungsschraube wieder an.
Schritt 52

Wiederholen Sie die gleichen Schritte für die andere Entlüftungsschraube.
Schritt 53

Reinigen Sie die Kontaktfläche der Radfelge. Benutzen Sie eine Drahtbürste. Verwenden Sie ein Allzweck-Reinigungsspray.
Schritt 54

Behandeln Sie die Anlagefläche der Bremsscheibe, die mit der Felge in Kontakt kommt. Verwenden Sie Keramikfett.
Schritt 55

Montieren Sie das Rad.

Austausch: Bremssattel-Reparatursatz – NISSAN INTERSTAR Box (X70). Tipp von AUTODOC:
Halten Sie das Rad beim Einschrauben der Radschrauben fest, um Verletzungen zu vermeiden.
Schritt 56

Schrauben Sie die Radschrauben ein. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 24 mm. Verwenden Sie einen Ratschenschlüssel.
Schritt 57

Senken Sie das Fahrzeug ab und ziehen Sie die Radschrauben über Kreuz fest. Verwenden Sie eine Schlagnuss für Felgen mit einem Durchmesser von 24 mm. Verwenden Sie einen Drehmomentschlüssel. Anzugsdrehmoment: 172 N·m.
Schritt 58

Entfernen Sie den Wagenheber, die Unterstellböcke und die Unterlegkeile.
Schritt 59

Prüfen Sie den Bremsflüssigkeitsstand im Behälter und füllen Sie gegebenenfalls Bremsflüssigkeit nach.
Schritt 60

Schrauben Sie den Deckel des Bremsflüssigkeitsbehälters fest.

Schritt 61

Schließen Sie die Motorhaube.
