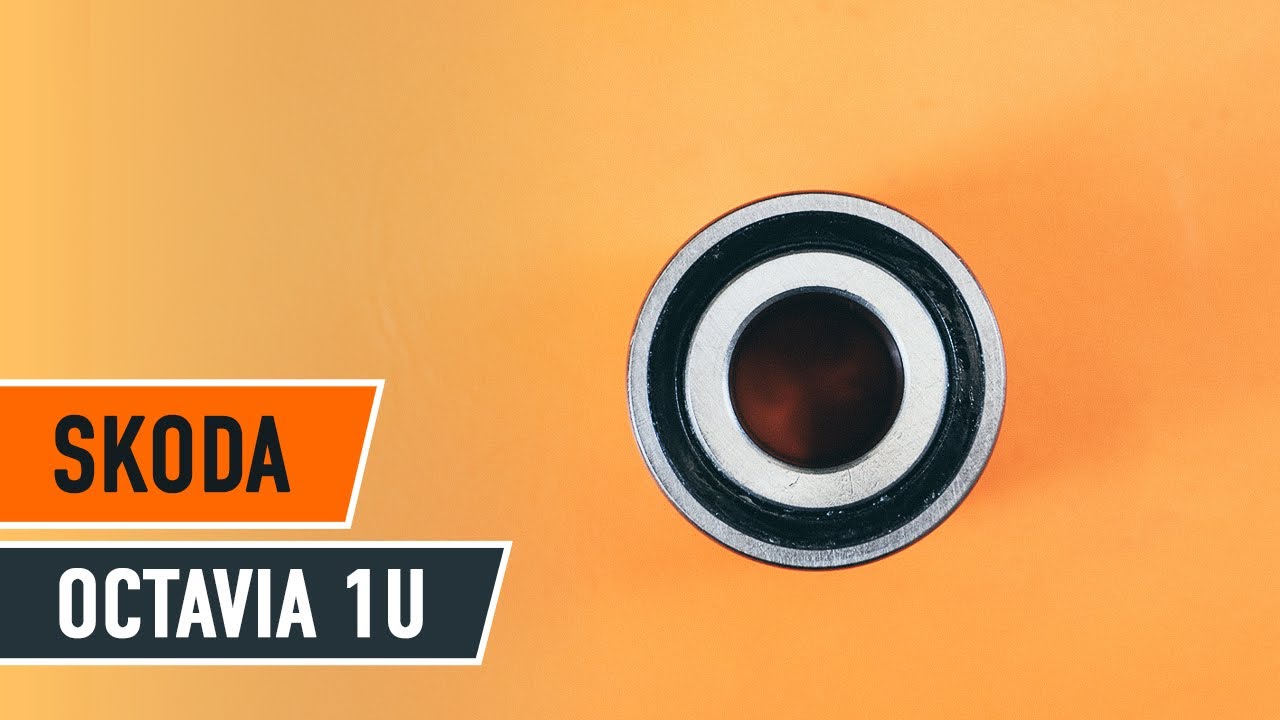

Radlager vorne selber wechseln: Skoda Octavia 1U - Austauschanleitung

Downloads: 0

Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.8, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.9 SDI, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.8 T, SKODA OCTAVIA (1U2) 2.0, SKODA OCTAVIA (1U2) 1.4, SKODA OCTAVIA (1U2) 1.4 16V, SKODA OCTAVIA (1U2) RS 1.8 T, SKODA OCTAVIA (1U2) 1.8 T 4x4, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.9 TDI … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

Wie SKODA OCTAVIA 1U Radlager vorne wechseln TUTORIAL | AUTODOC

Radlager vorne selber wechseln: Skoda Octavia 1U - Austauschanleitung

Alle Pkw-Teile, die ersetzt werden müssen – Radlager für den OCTAVIA (1U2) sowie weitere SKODA-Modelle

Alternativprodukte

Radlagersatz

Austausch: Radlager – Skoda Octavia 1U. Werkzeuge, die Sie eventuell benötigen:

                      Drahtbürste

                      WD-40-Spray

                      Bremsenreiniger

                      Kupferpaste

                      Hochtemperatur-Keramikfett

                      Multifunktionsschmiermittel

                      Drehmomentschlüssel

                      Ring-Gabelschlüssel Nr. 18

                      Ring-Gabelschlüssel Nr. 19

                      Sechskant-Bit Nr. H7.

                      Torx-Bit T30

                      Steckschlüssel-Einsatz Nr. 18

                      Steckschlüssel-Einsatz Nr. 19

                      Steckschlüssel-Einsatz Nr. 30

                      Impact-Nuss für Felgen Nr. 17

                      Druckstücksatz, Ein-/Auspresswerkzeug

                      Ratschenschlüssel

                      Hammer

                      Flacher Schraubendreher

                      Gummihammer

                      Kugelgelenkabzieher

                      Rundzangen

                      Brechstange

                      Unterlegkeil

Werkzeuge kaufen

Austausch: Radlager – Skoda Octavia 1U. Tipp von AUTODOC:

Verwenden sie die Lagereinheiht Ihres Skoda Octavia 1U nicht wieder.
Das Austausch-Verfahren der Radnabenlagerung ist bei beiden Rädern an der gleichen Achse identisch.
Bitte beachten Sie: alle Arbeiten am Auto – Skoda Octavia 1U – sollten bei ausgeschaltetem Motor durchgeführt werden.

Führen Sie den Ersatz in der folgenden Reihenfolge durch:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Skoda Octavia 1U
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Entfernen Sie die Staubschutzkappen der Bremssattel-Führungsstifte.Verwenden Sie einen flachen Schraubendreher.
Schritt 7

Schrauben Sie die Befestigung des Bremssattels ab.Verwenden Sie Inbusschlüssel Nr. H7.Verwenden Sie einen Ratschenschlüssel.
Schritt 8

Entfernen Sie den Bremssattel.Verwenden Sie einen flachen Schraubendreher.

Austausch: Radlager – Skoda Octavia 1U. AUTODOC empfiehlt:
Binden Sie die Zange an die Aufhängung oder an den Körper mit einem Draht, ohne den Bremsschlauch zu trennen, um eine Entspannung des Bremssystems zu verhindern.Stellen Sie sicher, dass der Bremssattel nicht am Bremsschlauch hängt.Betätigen Sie nicht das Bremspedal, nachdem der Bremssattel entfernt wurde. Infolgedessen kann der Kolben aus dem Bremszylinder herausfallen und ein Bremsflüssigkeitsleck, sowie eine Druckentlastung können auftreten. Bremssattelhalter, Bremssattelführungsstifte und Manschetten prüfen. Säubern Sie diese. Bei Bedarf ersetzen.
Schritt 9

Reinigen Sie die Befestigungselemente der Bremsscheibe.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 10

Lösen Sie die Befestigung der Bremsscheibe.Verwenden Sie den Torx T30.Verwenden Sie einen Ratschenschlüssel.
Schritt 11

Entfernen Sie die Bremsscheibe.Verwenden Sie einen Gummi-Hammer.
Schritt 12

Schrauben Sie die Radnaben-Achsmutter ab.Verwenden Sie Stecknuss Nr. 30.Verwenden Sie einen Ratschenschlüssel.
Schritt 13

Entfernen Sie die Befestigungsmutter.

Schritt 14

Trennen Sie die Antriebswelle vom Achsschenkel.Verwenden Sie einen Gummi-Hammer.

Schritt 15

Trennen Sie den Stecker des ABS-Sensors.Verwenden Sie einen flachen Schraubendreher.
Schritt 16

Trennen Sie die ABS Sensorverdrahtung.Verwenden Sie einen flachen Schraubendreher.

Schritt 17

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 18

Lösen Sie das Ende der Befestigungsmutter an dem Achsschenkel.Verwenden Sie Stecknuss Nr. 19.Verwenden Sie einen Ratschenschlüssel.
Schritt 19

Ziehen Sie den Spurstangenkopf vom Achsschenkel.Verwenden Sie einen Kugelgelenkabzieher.
Schritt 20

Reinigen Sie das Verbindungselement, welches das Kugelgelenk mit dem Achsschenkel verbindet.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 21

Schrauben Sie die Kugelgelenkbefestigung vom Achsschenkel ab.Verwenden Sie Ring-Gabelschlüssel Nr. 19.
Schritt 22

Trennen Sie das Kugelgelenk vom Achsschenkel.Verwenden Sie einen Kugelgelenkabzieher.
Schritt 23

Reinigen Sie die untere Befestigung, die das Federbein mit dem Achsschenkel verbindet.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 24

Schrauben Sie das untere Befestigungselement ab, dass das Federbein mit dem Achsschenkel verbindet.Verwenden Sie Ring-Gabelschlüssel Nr. 18.Verwenden Sie Stecknuss Nr. 18.Verwenden Sie einen Ratschenschlüssel.
Schritt 25

Entfernen Sie die Befestigungsschraube.
Schritt 26

Ziehen Sie den Achsschenkel vom Dämpferbein ab.Verwenden Sie einen Gummi-Hammer.
Schritt 27

Entfernen Sie die Achsschenkel zusammen mit der Nabe.
Schritt 28

Entfernen Sie die Radnabe vom Achsschenkel. Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.Benutzen Sie einen Hammer.
Schritt 29

Entfernen Sie den Sicherungsring am Radnabenlager.Verwenden Sie eine Rundzange.
Schritt 30

Drücken Sie das Radnabenlager heraus.Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.
Schritt 31

Reinigen Sie den Einbauort für die Nabenlagerung.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 32

Tragen Sie ein spezielles Schmiermittel auf den Montageort für die Nabenlagerung ein.

Schritt 33

Drücken Sie das neue Lager in dem Achsschenkel.Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.

Austausch: Radlager – Skoda Octavia 1U. Fachleute empfehlen:
Kontrollieren Sie die Radnabenlagereinheit, um sicherzustellen, dass sie richtig positioniert ist. Vermeiden Sie eine Fehlausrichtung.Hören Sie direkt auf, auf die Oberfläche der Lagereinheit zu drücken, wenn sie in ihren Montagesitz eingesetzt wurde.
Schritt 34

Bringen Sie den Sicherungsring am Radnabenlager an.Verwenden Sie eine Rundzange.
Schritt 35

Behandeln Sie den Befestigungssitz der Radnabe.Verwenden Sie Mehrzweckfett.

Schritt 36

Installieren Sie die Radnabe auf dem Achsschenkel.Verwenden Sie einen Druckstücksatz mit Ein-/Auspresswerkzeug.

Austausch: Radlager – Skoda Octavia 1U. Tipp von AUTODOC:
Stellen Sie sicher, dass die Radnabe richtig positioniert ist. Vermeiden Sie jegliche Fehlausrichtung.
Schritt 37

Installieren Sie den Achsschenkel mit einer Nabe.
Schritt 38

Befestigen Sie das Dämpferbein auf dem Achsschenkel.Verwenden Sie einen Gummi-Hammer.

Schritt 39

Bringen Sie die Befestigungsschraube an.
Schritt 40

Schrauben Sie die unteren Befestigungen des Federbeins fest.Verwenden Sie Ring-Gabelschlüssel Nr. 18.Verwenden Sie Stecknuss Nr. 18.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 60 Nm Drehmoment fest.+90°
Schritt 41

Die Keilwellen des CV-Gelenks der Antriebswelle reinigen.Benutzen Sie eine Drahtbürste.Benutzen Sie WD-40-Spray.
Schritt 42

Bringen Sie den Achsschenkel an der Antriebswelle an.

Schritt 43

Verbinden Sie das Kugelgelenk mit dem Achsschenkel.Benutzen Sie ein Brecheisen.

Schritt 44

Ziehen Sie das Kugelgelenk an. Verwenden Sie Ring-Gabelschlüssel Nr. 19.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 20 Nm Drehmoment fest.+90°
Schritt 45

Bringen Sie die Befestigungsmutter an.

Schritt 46

Die Antriebswellenmutter festziehen.Verwenden Sie Stecknuss Nr. 30.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 225 Nm Drehmoment fest.
Schritt 47

Befestigen Sie den Stecker des ABS-Sensors.
Schritt 48

Verbinden Sie das ABS mit der Sensorverdrahtung.

Schritt 49

Bauen Sie den Spurstangenkopf an dem Achsschenkel an.
Schritt 50

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet.Verwenden Sie Stecknuss Nr. 19.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 45 Nm Drehmoment fest.
Schritt 51

Reinigen Sie die Nabe. Benutzen Sie eine Drahtbürste.Behandeln Sie die Kontaktfläche.Benutzen Sie ein Kupferschmiermittel.
Schritt 52

Bringen Sie die Bremsscheibe an.
Schritt 53

Ziehen Sie die Befestigung der Bremsscheibe fest.Verwenden Sie den Torx T30.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 4 Nm Drehmoment fest.
Schritt 54.1

Installieren Sie den Bremssattel und fixieren Sie diesen.

Schritt 54.2

Verwenden Sie Inbusschlüssel Nr. H7.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 28 Nm Drehmoment fest.
Schritt 55

Installieren Sie die Staubschutzkappen der Bremssattel-Führungsstifte.
Schritt 56

Behandeln Sie die Federbein-Befestigungen.Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet.Behandeln Sie die Befestigungen des Kugelgelenks. Benutzen Sie ein Kupferschmiermittel.
Schritt 57

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt.Verwenden Sie Hochtemperatur-Keramikfett.
Schritt 58

Die Bremsscheibenoberfläche reinigen.Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Radlager – Skoda Octavia 1U. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 59

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Achtung! Um Verletzungen zu vermeiden, halten Sie das Rad fest, während Sie die Befestigungsschrauben am Auto einschrauben. Skoda Octavia 1U
Schritt 60

Schrauben Sie die Radbolzen fest.Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 61

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an.Verwenden Sie eine Schlagnuss für Felgen # 17.Verwenden Sie einen Drehmomentschlüssel.Ziehen Sie ihn mit 120 Nm Drehmoment fest.
Schritt 62

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
