Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
FIAT Doblo Cargo (223_) 1.3 JTD 16V Multijet, FIAT Doblo Cargo (223_) 1.9 JTD Multijet, FIAT Doblo Cargo (223_) 1.2 (223ZXA1A), FIAT Doblo Cargo (223_) 1.9 D (223ZXB1A), FIAT Doblo Cargo (223_) 1.6 16V (223ZXD1A), FIAT Doblo Cargo (223_) 1.9 JTD (223ZXE1A), FIAT Doblo Cargo (223_) 1.9 JTD, FIAT Doblo Cargo (223_) 1.3 JTD 16V, FIAT Doblo Cargo (223_) 1.4, FIAT Doblo Cargo (223_) 1.6 Natural Power, FIAT Doblo Cargo (223_) 1.6 16V, FIAT Doblo Cargo (223_) 1.6 Natural Power (223WXD1A) … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

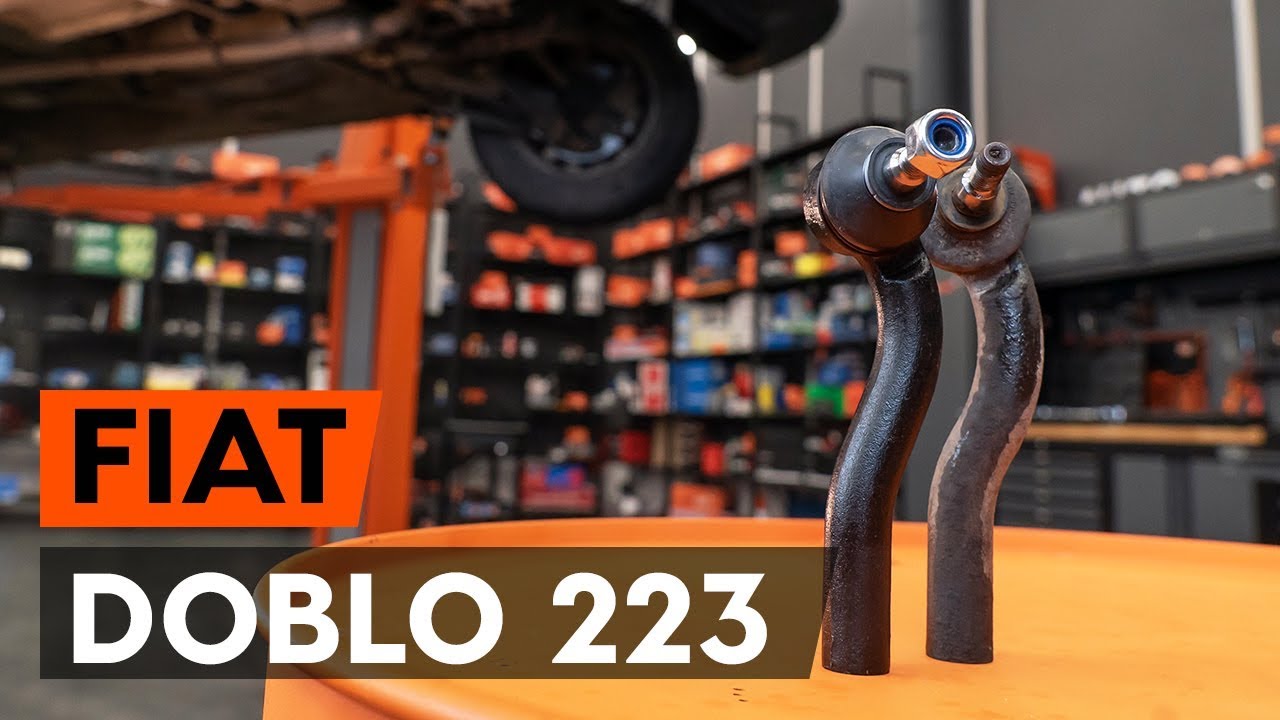

Wie FIAT DOBLO 1 (223) Spurstangenkopf wechseln [AUTODOC TUTORIAL]

Spurstangenkopf selber wechseln: Fiat Doblo Cargo - Austauschanleitung

Alle Pkw-Teile, die ersetzt werden müssen – Spurstangenkopf für den Doblo Cargo (223_) sowie weitere FIAT-Modelle

Alternativprodukte

Spurstangenkopf

Austausch: Spurstangenkopf – Fiat Doblo Cargo. Liste der Werkzeuge, die Sie benötigen:

                      Drahtbürste

                      WD-40-Spray

                      Kupferpaste

                      Steckschlüssel-Einsatz Nr. 17

                      Ring-Gabelschlüssel Nr. 22

                      Impact-Nuss für Felgen Nr. 17

                      Drehmomentschlüssel

                      Windeisen

                      Kugelgelenkabzieher

                      Messschieber

                      Unterlegkeil

Werkzeuge kaufen

Austausch: Spurstangenkopf – Fiat Doblo Cargo. AUTODOC empfiehlt:

Ersetzen Sie die Spurstangenköpfe paarweise.
Das Austausch-Verfahren ist beim rechten und linken Spurstangenkopf identisch.
Verwenden Sie während des Installationsvorgangs nur neue Schrauben und Muttern.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Austausch: Spurstangenkopf – Fiat Doblo Cargo. Empfohlene Abfolge der Arbeitsschritte:

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.
Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 3

Heben Sie die Vorderseite des Autos und sichern auf Stützen.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. Fiat Doblo Cargo
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Beim Deinstallieren sollten Sie die genaue Position des Kugelgelenks an der Spurstange markieren oder messen - oder zählen Sie die Anzahl der Windungen, um danach eine Fehlausrichtung zu vermeiden. Verwenden Sie einen Messschieber.
Schritt 8

Lösen Sie die Kontermutter des Spurstangenkopf und der Zugstange. Verwenden Sie Ring-Gabelschlüssel Nr. 22.
Schritt 9

Lösen Sie das Ende der Befestigungsmutter an dem Achsschenkel. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie ein Windeisen.
Schritt 10

Ziehen Sie den Spurstangenkopf vom Achsschenkel. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 11

Schrauben Sie das Ende aus der Zugstange.
Schritt 12

Schrauben Sie einen neuen Spurstangenkopf an.

Austausch: Spurstangenkopf – Fiat Doblo Cargo. AUTODOC-Experten empfehlen:
Beim Installieren vom Ende der Lenkstange sollten Sie daran denken, die gleiche Anzahl von Umdrehungen zu machen, wie auf Ihren Messungen angezeigt.
Schritt 13

Reinigen Sie den Montagesitz des Spurstangenkopfes. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 14

Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie ein Kupferschmiermittel.
Schritt 15

Bauen Sie den Spurstangenkopf an dem Achsschenkel an. Verwenden Sie Stecknuss Nr. 17.
Schritt 16

Schrauben Sie die Feststellmutter des Spurstangenkopfes auf. Verwenden Sie Ring-Gabelschlüssel Nr. 22.
Schritt 17

Ziehen Sie die Spurstangenkopf Sicherungsmutter an. Verwenden Sie Ring-Gabelschlüssel Nr. 22. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 85 Nm Drehmoment fest.
Schritt 18

Ziehen Sie die Befestigungsmutter an, die den Spurstangenkopf mit dem Achsschenkel verbindet. Verwenden Sie Stecknuss Nr. 17. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 49 Nm Drehmoment fest.
Schritt 19

Behandeln Sie das Befestigungselement, das den Spurstangenkopf mit dem Achsschenkel verbindet. Benutzen Sie ein Kupferschmiermittel.
Schritt 20

Reinigen Sie die Oberfläche an welcher die Felge montiert werden soll. Benutzen Sie eine Drahtbürste.

Schritt 21

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Benutzen Sie ein Kupferschmiermittel.
Schritt 22

Bringen Sie das Rad an.

Austausch: Spurstangenkopf – Fiat Doblo Cargo. Tipp von AUTODOC:
Um Verletzungen zu vermeiden, halten Sie beim Schrauben der Befestigungsschrauben das Rad fest.
Schritt 23

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 17.
Schritt 24

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 98 Nm Drehmoment fest.

Austausch: Spurstangenkopf – Fiat Doblo Cargo. Fachleute empfehlen:
Achsvermessung überprüfen und ggf. einstellen.
Schritt 25

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
