Wichtig!

Dieser Ablauf des Austauschs kann für folgende Fahrzeuge benutzt werden:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Mehr zeigen

Die Schritte können je nach Fahrzeugdesign leicht variieren.

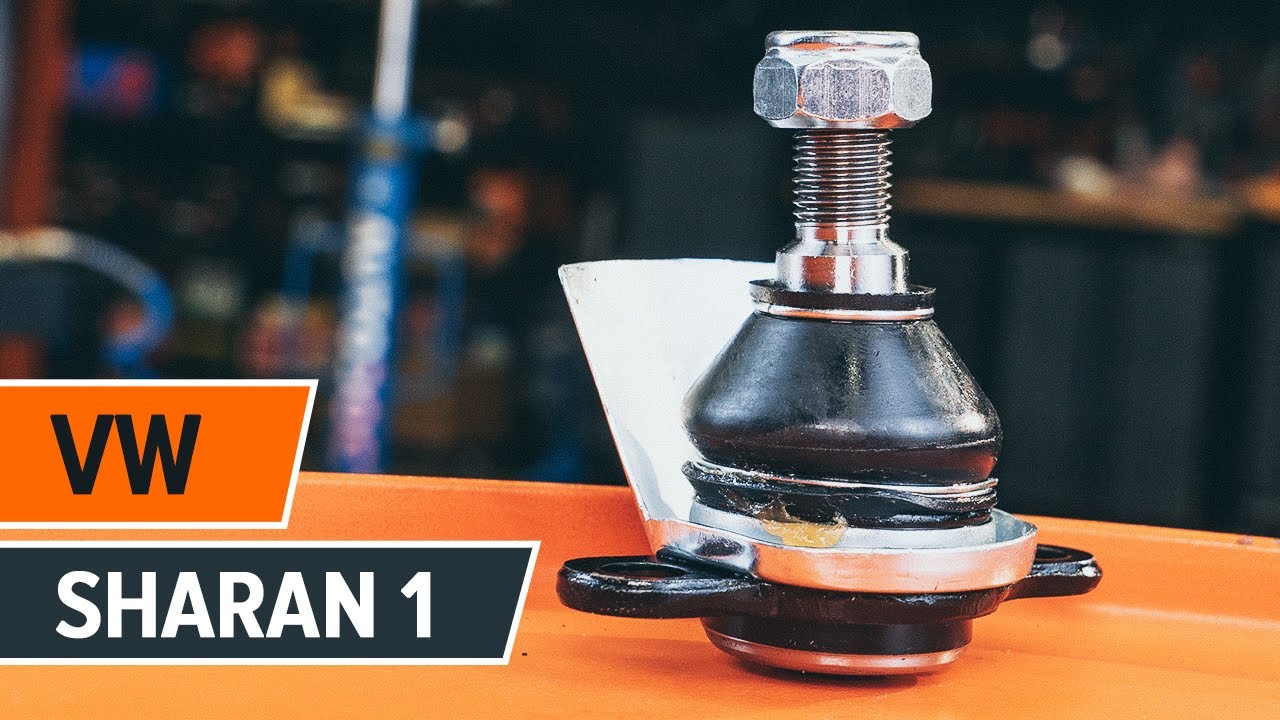

Wie VW SHARAN 1 Traggelenk vorne wechseln [AUTODOC TUTORIAL]

Traggelenk vorne selber wechseln: VW Sharan 1 - Austauschanleitung

Alle Pkw-Teile, die ersetzt werden müssen – Traggelenk für den SHARAN (7M8, 7M9, 7M6) sowie weitere VW-Modelle

Traggelenk

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Diesel (90 PS)

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Benzin (115 PS)

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Benzin (174 PS)

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Benzin (174 PS)

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Diesel (110 PS)

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Benzin (150 PS)

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Diesel (136 PS)

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Benzin (204 PS)

        Traggelenk für Sharan I (7M8, 7M9, 7M6) Diesel (115 PS)

Austausch: Traggelenk – VW Sharan 1. Liste der Werkzeuge, die Sie benötigen:

                        Drahtbürste

                        WD-40-Spray

                        Bremsenreiniger

                        Keramikfett

                        Kupferpaste

                        Drehmomentschlüssel

                        Steckschlüssel-Einsatz Nr. 21

                        Steckschlüssel-Einsatz Nr. 22

                        Sechskant-bit nr. H8

                        Impact-Nuss für Felgen Nr. 19

                        Kugelgelenkabzieher

                        Ratschenschlüssel

                        Brechstange

                        Unterlegkeil

Werkzeuge kaufen

Austausch: Traggelenk – VW Sharan 1. Tipp von AUTODOC:

Der Austauschvorgang für die linken und rechten Kugelgelenke ist identisch.
Alle Arbeiten sollten bei abgestelltem Motor ausgeführt werden.

Bitte beachten Sie: alle Arbeiten am Auto – VW Sharan 1 – sollten bei ausgeschaltetem Motor durchgeführt werden.

Schritt 1

Sichern Sie die Räder mit Hilfe von Unterlegkeilen.

Schritt 2

Lösen Sie die Radhalterungsschrauben. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 3

Heben Sie das Auto an.

Austausch: Traggelenk – VW Sharan 1. AUTODOC-Experten empfehlen:
Wenn Sie einen Wagenheber verwenden, achten Sie darauf, dass er auf einer geraden Fläche ohne Unebenheiten steht.Stützen Sie das Fahrzeug zusätzlich mit Unterstellböcken ab.
Schritt 4

Schrauben Sie die Radbolzen heraus.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad fest, während Sie die Befestigungsschrauben herausschrauben. VW Sharan 1
Schritt 5

Nehmen Sie das Rad ab.
Schritt 6

Reinigen Sie die Befestigungen des Kugelgelenks. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 7

Lösen Sie das Befestigungselement, welches das Kugelgelenk am Federungsquerlenker befestigt. Verwenden Sie Stecknuss Nr. 21. Verwenden Sie einen Ratschenschlüssel.
Schritt 8

Lösen Sie das Traggelenk vom Querlenker. Verwenden Sie einen Kugelgelenkabzieher.
Schritt 9

Schrauben Sie die Befestigungen des Kugelgelenks vom Achsschenkel ab. Verwenden Sie Inbusschlüssel Nr. H8. Verwenden Sie einen Ratschenschlüssel.
Schritt 10

Entfernen Sie die Befestigungsschrauben.
Schritt 11

Trennen Sie das Traggelenk vom Achsschenkel. Benutzen Sie ein Brecheisen.
Schritt 12

Entfernen Sie das Kugelgelenk.
Schritt 13

Reinigen Sie den Kugelgelenk-Montagesitz. Benutzen Sie eine Drahtbürste. Benutzen Sie WD-40-Spray.
Schritt 14

Bauen Sie ein neues Kugelgelenk ein.

Austausch: Traggelenk – VW Sharan 1. Tipp von AUTODOC:
Beschädigen Sie nicht die Kugelgelenkabdeckung.
Schritt 15

Verbinden Sie das Traggelenk mit dem Achsschenkel.

Schritt 16

Bringen Sie die Befestigungsschrauben an.

Schritt 17

Schrauben Sie die Befestigungen ein, die das Kugelgelenk mit dem Achsschenkel verbinden. Verwenden Sie Inbusschlüssel Nr. H8. Verwenden Sie einen Ratschenschlüssel.
Schritt 18

Verbinden Sie das Kugelgelenk mit dem Lenker.
Schritt 19

Schrauben Sie die Befestigungen fest, die das Kugelgelenk mit dem Querlenker verbinden. Verwenden Sie Stecknuss Nr. 22. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 30 Nm Drehmoment fest.+90°
Schritt 20

Ziehen Sie die Befestigungen fest, die das Kugelgelenk mit dem Achsschenkel verbinden. Verwenden Sie Inbusschlüssel Nr. H8. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 55 Nm Drehmoment fest.
Schritt 21

Behandeln Sie die Befestigungen des Kugelgelenks. Benutzen Sie ein Kupferschmiermittel.
Schritt 22

Reinigen Sie die Oberfläche an welcher die Felge montiert werden soll. Benutzen Sie eine Drahtbürste.
Schritt 23

Behandeln Sie die Oberfläche, an der die Bremsscheibe die Felge berührt. Verwenden Sie Keramikfett.
Schritt 24

Die Bremsscheibenoberfläche reinigen. Benutzen Sie einen Bremsenreiniger.

AUTODOC empfiehlt:
Austausch: Traggelenk – VW Sharan 1. Lassen Sie einige Minuten nach dem Auftragen des Sprays verstreichen.
Schritt 25

Bringen Sie das Rad an.

AUTODOC empfiehlt:
Wichtiger Hinweis! Halten Sie das Rad, während Sie die Befestigungsschrauben einschrauben. VW Sharan 1
Schritt 26

Schrauben Sie die Radbolzen fest. Verwenden Sie eine Schlagnuss für Felgen # 19.
Schritt 27

Senken Sie das Auto und ziehen Sie die Radschrauben über Kreuz an. Verwenden Sie eine Schlagnuss für Felgen # 19. Verwenden Sie einen Drehmomentschlüssel. Ziehen Sie ihn mit 170 Nm Drehmoment fest.
Schritt 28

Entfernen Sie den Wagenheber sowie die Unterlegkeile.
